Met een woord geweldig. Heel erg uitgebreid en vereist dus wel wat onderzoek. En omdat ik hem niet dagelijks gebruik zal dat af en toe wel meer gebeuren.
Ik vind hem wat duur tov de kleinere modellen met dezelfde bandbreedte en mogelijkheden, maar ik wilde een groot scherm en een zo stil mogelijke scoop.
Het is ook een Siglent geworden en niet de ook zeer populaire Rigol vanwege de betere FFT analyse.
Maar hij doet niet onder voor de dure LeCroy en Tek versies die wij op kantoor gebruiken die vele malen duurder waren.

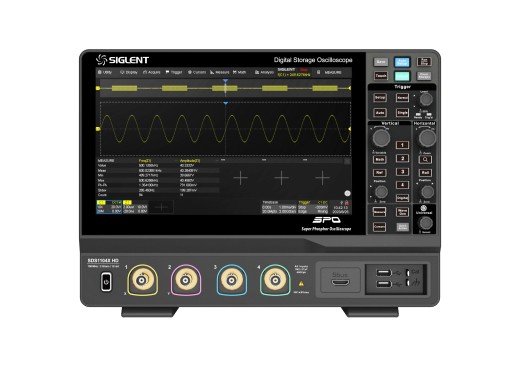

Siglent SDS1104X HD oscilloscoop
Details
De Siglent SDS1104X HD is een 4-kanaals oscilloscoop en de 100MHz versie in de SDS1000X HD-serie. De SDS1000X HD-serie heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Deze oscilloscoop heeft een eenkanaals geheugendiepte van 100Mpts en een sample rate van 2GS/s. Verder hebben de oscilloscopen uit deze serie een 10,1" touchscreen display met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 500.000 golfvormen per seconde. Ook inbegrepen zijn 256-niveau intensiteitsgradatie en weergavemodi voor kleurtemperatuur. De SDS1000X HD-serie omvat bodeplotanalyse, maskeringstests en optionele vermogensanalyse.
Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de SDS1000X HD-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. Daarnaast zijn er meerdere interface-opties, zoals een USB-host/apparaat-aansluiting naast: LAN, Pass/Fail en trigger out. Bediening op afstand via een webbrowser is ook mogelijk dankzij de ingebouwde webserver.
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Overzicht modellen
| Model | Bandbreedte | Kanalen | Rise time | Prijs |
|---|---|---|---|---|
| SDS1102X HD | 100 MHz | 2 | 3,5 ns | |
| SDS1104X HD | 100 MHz | 4 | 3,5 ns | |
| SDS1202X HD | 200 MHz | 2 | 1,8 ns | |
| SDS1204X HD | 200 MHz | 4 | 1,8 ns |
Specificaties
| geheugendiepte | 100 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 2 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 500.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 1 ns/div - 1000 s/div |
| Interfaces | USB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out |
| Decodering | IIC, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay |
| Display | 10,1" TFT LCD touchscreen (1024 x 600) |
| Eleshop geluidsproductie rating | ★ ★ ★ ★ ★ |
| Afmetingen | 317,2 x 236,0 x 149,0 mm |
| Gewicht | 4,1 kg |
Opties
Deze hardware- en softwareopties voor de SDS1000X HD-serie zijn beschikbaar. De AWG-functiegenerator (FG) en MSO-software (16LA) opties zijn al inbegrepen en hoeven niet apart te worden gekocht. In sommige gevallen kan een firmware-update nodig zijn.| USB geïsoleerde arbitrary waveform/functiegenerator optie (hardware) | SAG1021I |
| 16-kanaals logic analyser (hardware) | SLA1016 |
| Vermogensanalyse deskew fixture(hardware) | DF2001A |
| Vermogensanalyse optie(software) | SDS1000XHD-PA |
Accessoires
De Siglent SDS1104X HD wordt geleverd met de volgende accessoires:
- 4x PP510 probe
- Netsnoer
- 1x USB kabel
Plus en minpunten
- 12-bits resolutie
- Hoge sample rate en geheugendiepte
- Optionele functiegenerator & andere opties
- CAN- & LIN-decodering
- Bode-plots
Downloads
| SDS1000X HD series datasheet |  (1.65 MB) | Download |
| SDS1000X HD series user manual | (12.34 MB) | Download |
| SDS800X HD series programming guide | (9.41 MB) | Download |
Vergelijkbare producten
1414.61
Normaal: € 1.571,79
Nu: Incl. 21% BTW: € 1.414,61 Excl. BTW: € 1.169,10
Nieuwste reviews
Review door Peter Schut
Geplaatst op 11-04-2026
