Siglent SDS1204X HD oscilloscoop
Details

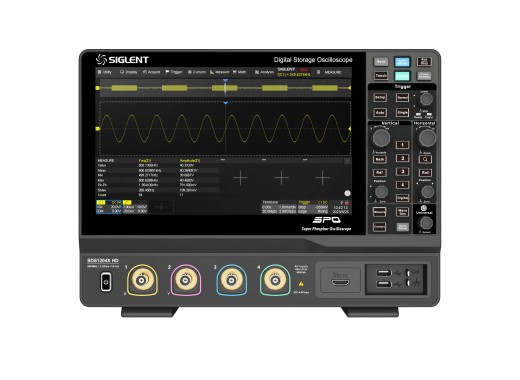

De Siglent SDS1204X HD is een 4-kanaals oscilloscoop en de 200MHz versie in de SDS1000X HD-serie. De SDS1000X HD-serie heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Deze oscilloscoop heeft een eenkanaals geheugendiepte van 100Mpts en een sample rate van 2GS/s. Verder hebben de oscilloscopen uit deze serie een 10,1" touchscreen display met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 500.000 golfvormen per seconde. Ook inbegrepen zijn 256-niveau intensiteitsgradatie en weergavemodi voor kleurtemperatuur. De SDS1000X HD-serie omvat bodeplotanalyse, maskeringstests en optionele vermogensanalyse.
Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de SDS1000X HD-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. Daarnaast zijn er meerdere interface-opties, zoals een USB-host/apparaat-aansluiting naast: LAN, HDMI, Pass/Fail en trigger out. Bediening op afstand via een webbrowser is ook mogelijk dankzij de ingebouwde webserver. Tot slot kan de SDS1000X HD-serie worden uitgebreid met diverse opties, zoals een logic analyser en functiegenerator, die te vinden zijn in de onderstaande optietabel.
Overzicht modellen
| Model | Bandbreedte | Kanalen | Rise time | Prijs |
|---|---|---|---|---|
| SDS1102X HD | 100 MHz | 2 | 3,5 ns | |
| SDS1104X HD | 100 MHz | 4 | 3,5 ns | |
| SDS1202X HD | 200 MHz | 2 | 1,8 ns | |
| SDS1204X HD | 200 MHz | 4 | 1,8 ns |
Specificaties
| geheugendiepte | 100 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 2 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 500.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 1 ns/div - 1000 s/div |
| Interfaces | USB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out |
| Decodering | IIC, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay |
| Display | 10,1" TFT LCD touchscreen (1024 x 600) |
| Afmetingen | 317,2 x 236,0 x 149,0 mm |
| Gewicht | 4,1 kg |
Accessoires
De Siglent SDS1204X HD wordt geleverd met de volgende accessoires:
- 4x PP215 probe
- Netsnoer
- 1x USB kabel
Opties
| 25 MHz functiegenerator | Deze optie voegt een USB 25 MHz functiegenerator toe aan de oscilloscoop. Op de productpagina van de functiegenerator heb je de keuze om de bijbehorende software aan te schaffen. Deze software is nodig om de functiegenerator te kunnen gebruiken. | |
| SLA1016 logic analyser (hardware-optie) | Deze 16-kanaals logic analyser maakt het mogelijk digitale signalen te analyseren. Let op: om deze optie te gebruiken is de SLA1016 software voor de SDS1000X HD-serie optie nodig, die u ook direct hieronder kunt vinden. | |
| SLA1016 software voor SDS1000X HD-serie | Software voor de Siglent SLA1016 logic analyser. Houd er rekening mee dat u voor deze optie de SLA1016 logic analyser nodig hebt, die u ook direct hierboven kunt vinden. | |
| SDS1000X HD vermogensanalyse optie | Met deze software-optie kan power analysis worden toegevoegd aan de functionaliteit van de Siglent SDS1000X HD serie. | |
| DF2001A deskew fixture | Deze optie wordt gebruikt voor fasekalibratie van voltage- en current probes, wat resulteert in nauwkeurigere vermogensanalyses. |
Plus en minpunten
- 12-bits resolutie
- Hoge sample rate en geheugendiepte
- Optionele functiegenerator & andere opties
- CAN- & LIN-decodering
- Bode-plots
Downloads
| SDS1000X HD datasheet |
 (1.65 MB) |
Download |
| SDS1000X HD user manual |
(12.34 MB) |
Download |
| SDS1000X HD programming guide |
(9.41 MB) |
Download |
