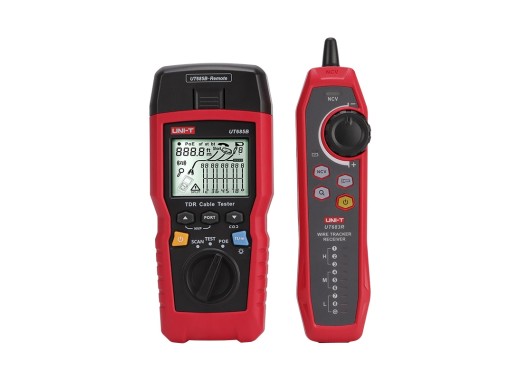

UNI-T UT685B KIT TDR kabeltester
Details
De UNI-T UT685B-KIT TDR kabeltester is een uitgebreide kit voor het testen van verschillende soorten kabels, zoals coax, twisted pair en PoE netwerkkabel. Met deze kit is het mogelijk om de kabel te vinden, de lengte van de kabel en de lijnvolgorde te bepalen en te detecteren of PoE volgens de normen werkt. Mocht er een fout in de kabel zitten, geeft deze tester aan op hoeveel meter. Ook wordt de lengte van de kabel weergegeven als deze wel in orde is. Daarnaast is het mogelijk om de kabel te volgen (piepjes en licht).
De kit bestaat uit de UT685B kabeltester, in combinatie met de UT683R ontvanger en geschikte adapters. Het is door de compleetheid van de UT685B-kit, naast functies als een ingebouwde zaklamp en een verlicht display, dat deze kabeltester zich onderscheidt en de standaard is voor technici die aan ingewikkelde installaties werken.
Specificaties
| Ondersteunde kabeltypes | Twisted pair kabel: UTP, FTP en SSTP Coaxiale kabel: 50 Ω, 75 Ω, 93 Ω |
| Bereik kabellengte | 500 m (resolutie van 0,33 m) |
| PoE-detectienormen | 802.3AF, 802.3 AT, 802.3BT |
| Ethernet-poorttest | Ja |
| DTF (Distance to fault) indicatie | Ja, in meters |
| Connectiviteit | RJ45, RJ11, coax |
| Bescherming ingang | 70 V DC |
| Display | 2,8" LCD |
| Batterijen | 3x AA |
| Afmetingen | Tester: 181 x 80 x 39 mm Ontvanger: 197 x 48 x 34 mm |
| Gewicht | Tester: 360 g Ontvanger: 127 g |
Accessoires
De UT685B-kit wordt geleverd inclusief:
- UT685B tester
- UT683R ontvanger
- RJ45 kabel (30cm)
- RJ11 kabel (30cm)
- RJ11 naar krokodillenklem (30cm)
- F-connector naar F-connector stekker
- Draagtas
- Batterijen
Plus en minpunten
- Geschikt voor verschillende soorten kabels
- Test voor PoE-normen
- Scherm is niet duidelijk vanuit alle hoeken
Downloads
| UNI-T UT685B user manual |  (5.36 MB) | Download |
Nieuwste reviews
Review door Richard Snoek
Geplaatst op 13-07-2026
Review door FilipV
Geplaatst op 11-09-2024
Goedkope maar effectieve TDR-tester. Hiermee kan bvb. geverifieerd worden of een fout (zoals 1 van de 8 aders onderbroken) zich in het begin, midden of einde van de kabel bevindt.
Het duurt een 5 à 10 seconden voor testen compleet is, dat had iets sneller gekund. Is een kwestie van rekening mee te houden.
De draadzoeker werkt "binair", dus ofwel wordt signaal gedetecteerd ofwel niets. Mijn bestaande draadzoeker (ander merk) kan ites beter onderscheid maken tussen zwakke en sterke signalen (auditief).
Al bij al goede aankoop, tevreden.
Het duurt een 5 à 10 seconden voor testen compleet is, dat had iets sneller gekund. Is een kwestie van rekening mee te houden.
De draadzoeker werkt "binair", dus ofwel wordt signaal gedetecteerd ofwel niets. Mijn bestaande draadzoeker (ander merk) kan ites beter onderscheid maken tussen zwakke en sterke signalen (auditief).
Al bij al goede aankoop, tevreden.
Review door B. Van Laeken
Geplaatst op 09-09-2024
Deze meter is degelijk.
Hij doet wat hij moet doen.
De kabelopzoeker werkt heel goed en zijn gevoeligheid is perfect regelbaar.
In NO time ziet men waar de. Fouten zitten, het begin of einde van de aansluiting.
Ook belangrijk. Men kan ook POE voeding testen.
Een echte aanrader.
Informatie vooraf was correct en in het Nederlands.
1 min punt, de handleiding is niet in het Nederlands.
Hij doet wat hij moet doen.
De kabelopzoeker werkt heel goed en zijn gevoeligheid is perfect regelbaar.
In NO time ziet men waar de. Fouten zitten, het begin of einde van de aansluiting.
Ook belangrijk. Men kan ook POE voeding testen.
Een echte aanrader.
Informatie vooraf was correct en in het Nederlands.
1 min punt, de handleiding is niet in het Nederlands.
Review door christian
Geplaatst op 12-07-2023
Nu enkele weken in gebruik. En deze tool is nu al onmisbaar geworden.
Het is een perfecte testen om zowel de lengte te bepalen als de kabel goed en snel door te testen.
+ voor POE functie zodat ik ook op afstand de switchpoorten kan testen.
+ voor signaal zoeker ook dit hulpmiddel is gevoelig en werkt goed om kabels te onderscheiden.
- Het kabel setje is wat minder robuust, zelf maar een verloopje gemaakt van RJ45 naar krocodille bekjes.
- Display ruitje is niet krasbestendig, maar is geen probleem als je secuur met je meetgereedschap omspringt.
- POE meting had wat uitgebreider gemogen met weergave van spanning en polariteit.
Voor deze prijs een perfecte meter die zeker niet onder doet voor een top merk.
Het is een perfecte testen om zowel de lengte te bepalen als de kabel goed en snel door te testen.
+ voor POE functie zodat ik ook op afstand de switchpoorten kan testen.
+ voor signaal zoeker ook dit hulpmiddel is gevoelig en werkt goed om kabels te onderscheiden.
- Het kabel setje is wat minder robuust, zelf maar een verloopje gemaakt van RJ45 naar krocodille bekjes.
- Display ruitje is niet krasbestendig, maar is geen probleem als je secuur met je meetgereedschap omspringt.
- POE meting had wat uitgebreider gemogen met weergave van spanning en polariteit.
Voor deze prijs een perfecte meter die zeker niet onder doet voor een top merk.
