UNI-T UTG1022X functiegenerator

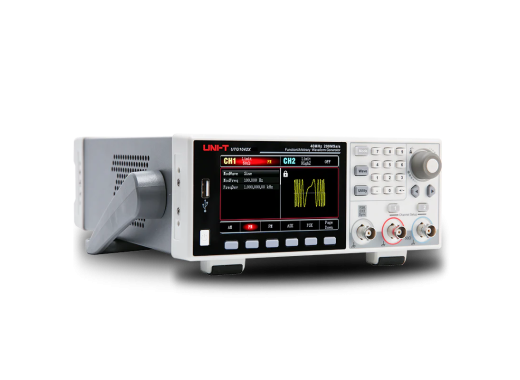

Let op: de UTG1042X wordt weergegeven op de afbeelding
Details
De UNI-T UTG1022X is een functiegenerator in de UTG1000X serie met een maximale uitgangsfrequentie van 20MHz en een maximale uitgangsamplitude van 20Vpp. Alle modellen hebben 2 kanalen en een verticale resolutie van 16 bits. De functiegenerator heeft een nauwkeurige en stabiele golfvormuitgang met een lage resolutie van 1μHz. De UTG1000X-serie biedt meerdere modulatiemodi en bevat 6 standaardgolfvormen. De UTG1000X-serie zijn krachtige en multifunctionele functiegeneratoren.
Er is ook gratis pc-software beschikbaar voor de UTG1000X-serie.
De standaard 3 jaar garantie kan worden verlengd naar 5 jaar door het apparaat te registreren.
Modeloverzicht
UNI-T heeft drie modellen in de UTG1000X-serie, die zich onderscheiden door hun uitgangsfrequentie en de aanwezigheid van een vermogensversterker.| Model | UTG1022X | UTG1022X-PA | UTG1042X |
|---|---|---|---|
| Max. uitgangsfrequentie | 20 MHz | 20 MHz | 40 MHz |
| Vermogensversterker | Nee |
Ja |
Nee |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 200 MSa/s |
| Frequentie resolutie | 1 μHz |
| Amplitudebereik | 20 Vpp |
| Golfvorm lengte | 4 kpts |
| Modulatie | AM, FM, PM, FSK, ASK, PSK, PWM, Frequency sweep, Burst |
| Ingebouwde functies | Sine, Square, Pulse, Ramp, Gauss |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB-host/device |
| Display | 4,3" TFT LCD (480x272) |
| Afmetingen | 215 x 103 x 316 mm |
| Gewicht | 2,2 kg |
Accessoires
De UNI-T UTG1022X wordt geleverd met:- Netsnoer
- USB-kabel
- BNC naar BNC kabel
- BNC naar krokodillenklemkabel
Plus en minpunten
- 16 bit
- Maximale golfvorm lengte van slechts 4kpts
Downloads
| UNI-T UTG1000X datasheet |  (1.25 MB) | Download |
