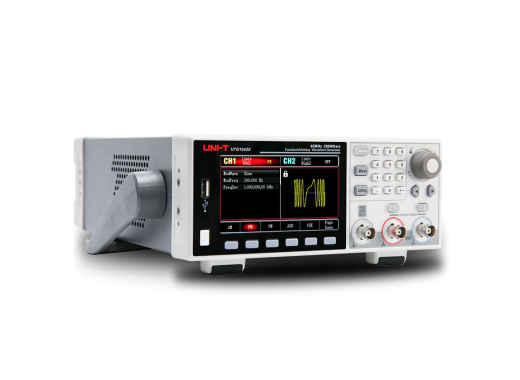

UNI-T UTG1022X-PA functiegenerator
Details
De UNI-T UTG1022X-PA is een functiegenerator in de UTG1000X serie met een maximale uitgangsfrequentie van 20MHz en een maximale uitgangsamplitude van 20Vpp. Alle modellen hebben 2 kanalen en een verticale resolutie van 16 bits. De functiegenerator heeft een nauwkeurige en stabiele golfvormuitgang met een lage resolutie van 1μHz. De UTG1000X-serie biedt meerdere modulatiemodi en bevat 6 standaardgolfvormen. De UTG1000X-serie zijn krachtige en multifunctionele functiegeneratoren. Dit model bevat een standaard vermogensversterkermodule die een golfvormsignaal van maximaal 4W kan leveren om te voldoen aan de testvereisten van sommige apparaten.
Er is ook gratis PC-software beschikbaar voor de UTG1000X-serie.
De standaard 3 jaar garantie kan worden verlengd naar 5 jaar door het apparaat te registreren.
De standaard 3 jaar garantie kan worden verlengd naar 5 jaar door het apparaat te registreren.
Overzicht modellen
UNI-T heeft drie modellen in de UTG1000X-serie, die zich onderscheiden door hun uitgangsfrequentie en de aanwezigheid van een vermogensversterker.| Model | UTG1022X | UTG1022X-PA | UTG1042X |
|---|---|---|---|
| Max. uitgangsfrequentie | 20 MHz | 20 MHz | 40 MHz |
| Vermogensversterker | Nee |
Ja |
Nee |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 200 MSa/s |
| Frequentie resolutie | 1 μHz |
| Amplitudebereik | 20 Vpp |
| Golfvorm lengte | 4 kpts |
| Modulatie | AM, FM, PM, FSK, ASK, PSK, PWM, Frequency sweep, Burst |
| Ingebouwde functies | Sine, Square, Pulse, Ramp, Gauss |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB-host/device |
| Display | 4,3" TFT LCD (480x272) |
| Afmetingen | 215 x 103 x 316 mm |
| Gewicht | 2,2 kg |
Accessoires
De UNI-T UTG1022X-PA wordt geleverd met:- Netsnoer
- USB-kabel
- BNC naar BNC kabel
- BNC naar krokodillenklemkabel
Plus en minpunten
- 16 bit
- Meegeleverde vermogensversterker
- Maximale golfvorm lengte van slechts 4kpts
Downloads
| UNI-T UTG1000X datasheet |  (1.25 MB) | Download |
