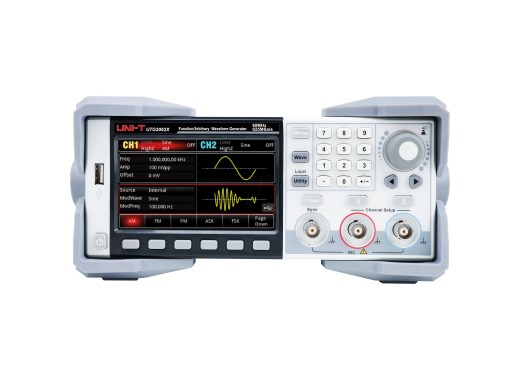

UNI-T UTG2062X functiegenerator
Details
De UNI-T UTG2062X is een 16-bit, twee-kanaals functiegenerator uit de UTG2000X-serie met een bandbreedte van 60MHz. De functiegenerator levert een nauwkeurige en stabiele signaaluitgang met een frequentieresolutie tot 1μHz en een hoge sample-rate van 625MSa/s. De UTG2062X kan signalen opbouwen van maximaal 64Mpts, waardoor de functiegenerator punt-voor-punt waveforms kan genereren met minimale jitter en lage vervorming. Bovendien ondersteunt de UTG2000X-serie het kopiëren en stapelen van kanaalinstellingen. Daarnaast beschikt de UTG2062X over meerdere modulatiemodi en ingebouwde standaard waveforms. Het apparaat is uitgerust met een 4,3" TFT LCD-touchscreen en ondersteunt SCPI via USB en LAN voor eenvoudige bediening en aansturing. Tot slot is er ook gratis pc-software beschikbaar voor bediening op afstand en monitoring.
De standaard garantie van 3 jaar kan worden verlengd naar 5 jaar door uw instrument te registreren.
Modeloverzicht
| Model | UTG2062X | UTG2082X | UTG2122X |
|---|---|---|---|
| Bandbreedte | 60 MHz | 80 MHz | 120 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 625 MSa/s |
| Frequentie resolutie | 1 μHz |
| Amplitudebereik | 20 Vpp |
| Waveform lengte | 64 Mpts |
| Modulatie | AM, FM, PM, FSK, ASK, PSK, PWM, DSB-AM, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM |
| Ingebouwde functies | Sine, Square, Pulse, Ramp, Noise, DC, Arb, Harmonic, PRBS, Expression, Multi Pulse |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 4,3" TFT LCD (480 x 272) |
| Afmetingen | 215 x 103 x 316 mm |
| Gewicht | 2,5 kg |
Accessoires
De UNI-T UTG2062X wordt geleverd met:- Netsnoer
- USB kabel
- BNC naar BNC kabel
- BNC naar krokodillenklem kabel
Plus en minpunten
- 16 bit resolutie
- Lange signalen tot 64Mpts
- Hoge sample rate
- Goede prestaties voor een goede prijs
Downloads
| UNI-T UTG2000X datasheet |  (1.34 MB) | Download |
| UNI-T UTG2000X user manual | (5.79 MB) | Download |
