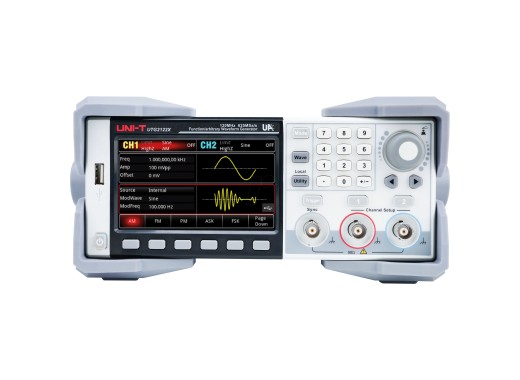

UNI-T UTG2122X functiegenerator
Details
De UNI-T UTG2122X is een 16-bit, tweekanaals functiegenerator uit de UTG2000X-serie met een bandbreedte van 120MHz. De functiegenerator levert een nauwkeurige en stabiele signaaluitgang met een frequentie resolutie tot 1μHz en een hoge sample rate van 625MSa/s. De UTG2122X kan signalen opbouwen van maximaal 64Mpts, waardoor de functiegenerator punt-voor-punt waveforms kan genereren met minimale jitter en lage vervorming. Bovendien ondersteunt de UTG2000X-serie het kopiëren en stapelen van kanaalinstellingen. Daarnaast beschikt de UTG2122X over meerdere modulatiemodi en ingebouwde standaard waveforms. Het apparaat is uitgerust met een 4,3" TFT LCD-touchscreen en ondersteunt SCPI via USB en LAN voor eenvoudige bediening en aansturing. Tot slot is er ook gratis pc-software beschikbaar voor bediening op afstand en monitoring.
De standaardgarantie van 3 jaar kan worden verlengd naar 5 jaar door uw apparaat te registreren.
Modeloverzicht
| Model | UTG2062X | UTG2082X | UTG2122X |
|---|---|---|---|
| Bandbreedte | 60 MHz | 80 MHz | 120 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Verticale resolutie | 16 bits |
| Sample rate | 625 MSa/s |
| Frequentie resolutie | 1 μHz |
| Amplitudebereik | 20 Vpp |
| Waveform lengte | 64 Mpts |
| Modulatie | AM, FM, PM, FSK, ASK, PSK, PWM, DSB-AM, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM |
| Ingebouwde functies | Sine, Square, Pulse, Ramp, Noise, DC, Arb, Harmonic, PRBS, Expression, Multi Pulse |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB host/device, LAN |
| Display | 4,3" TFT LCD (480 x 272) |
| Afmetingen | 215 x 103 x 316 mm |
| Gewicht | 2,5 kg |
Accessoires
De UNI-T UTG2122X wordt geleverd met:- Netsnoer
- USB-kabel
- BNC-naar-BNC-kabel
- BNC-naar-krokodillenklemkabel
Plus en minpunten
- 16 bit resolutie
- Lange signalen tot 64Mpts
- Hoge sample rate
- Goede prestaties voor een lage prijs
