Voor een testje had ik pulsjes van 100µSek nodig waarvan de frequentie instelbaar was van 100 Hz tot 10 KHz.
Met m'n goede oude Philips GM2317 sinusgenerator en wat knutselen met een Smitt trigger en een timer, had ik wat nodig was. Maar dat had langer geduurd dan de bedoeling was.
Voor een volgende keer dus maar een echte functie generator bij Eleshop aangeschaft: de UNI-T UTG2025A functiegenerator, 25MHz, dual channel.
Dat is wel even wennen. Vergeleken met de oude Philips gaat er een hele nieuwe wereld voor je open; eigenlijk twee nieuwe werelden.
Ten eerste wat er allemaal mogelijk is: sinus, blok, zaagtand en meer in allerlei uitvoeringen. Gemoduleerd, met of zonder sweep of burst, in frequenties van mHz tot MHz.
De andere wereld is de manier waarop al dat moois gerealiseerd moet worden. Via een uitgebreide menu structuur, waarbij je soms via verschillende wegen bij hetzelfde doel komt.
Met enige regelmaat verschijnt een tekst met informatie op het scherm, die je moet wegdrukken voor je verder kunt. Het zou fijn zijn wanneer dat kan worden uitgeschakeld of een helptoets waarmee om deze hulp kan worden gevraagd.
Op de website stond vermeld dat een CD en gebruikshandleiding wordt meegeleverd. Dat valt tegen, want een CD zit er niet bij en de handleiding blijkt alleen in het Tsjechisch meegeleverd. Daarvoor moet ik op de website van UNI-T te rade gaan om de nodige software en een (Engelstalige) handleiding te downloaden. (Dit is na een telefoontje aangepast)
Zo'n PDF handleiding is niet altijd praktisch, want de PC hoeft niet in de buurt of aan te staan. Op papier is handiger, ook voor een eventuele aantekening.
Hoe de software geïnstalleerd moet worden, wordt niet goed duidelijk gemaakt en het is me nog niet gelukt om op de PC zelf een golfvorm samen te stellen.

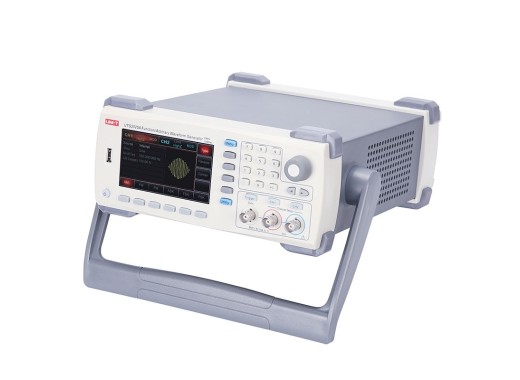

UNI-T UTG2025A functiegenerator
Details
De UNI-T functiegenerator beschikt over een 4.3” LCD scherm waarop de waardes worden weergegeven. De UTG2025A beschikt over twee kanalen die onafhankelijk van elkaar kunnen worden gebruikt. Via de 5 standaard waveforms kunnen er signalen worden genereerd met een maximale outputfrequentie van 25 MHz en voltage van1 mVpp tot 10 Vpp. Naast de standaard waveforms biedt de functiegenerator de mogelijkheid om arbitrary waveforms te gebruiken. Deze kunnen met behulp van een PC via de USB worden opgeslagen in de geheugensloten.
Specificaties
Kanalen | 2 |
Output signalen | Sine, Square, Ramp, Triangle, Pulse, Noise, DC, Arbitary |
Frequentiebereik (max) | 25 MHz |
Sample Rate | 200 MSa/s |
ARB geheugendiepte | 1 Mpts |
Verticale resolutie | 14 bits |
Amplitudebereik | 1 mVpp - 10 Vpp |
Uitgangsimpedantie | 50 Ω |
Signalen | AM / FM / PM / ASK / FSK / PWM |
Connectiviteit | USB |
Scherm | 4.3" TFT LCD |
Afmetingen | 320 x 165 x 110 mm |
Gewicht | 3.2 kg |
Accessoires
De functiegenerator wordt standaard geleverd met:
- Stroomkabel
- USB kabel
- 2x BNC kabel
Plus en minpunten
- Programmeerbaar m.b.v een PC
Downloads
2025A Datasheet |
(4.09 MB) | Download |
