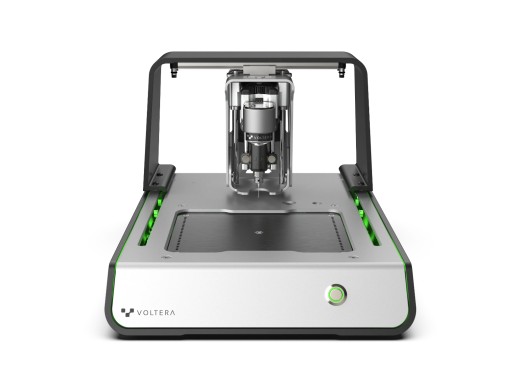

Voltera V-One PCB printer met boor
Details
De Voltera V-One is een PCB printer die werkt met een additieve methode waarbij op zilver inkt wordt aangebracht als geleidend spoor. De geleidbaarheid van deze inkt ligt een orde van grootte lager dan bij traditionele koperbanen, maar is voor de meeste digitale en analoge toepassingen meer dan voldoende. Daarmee is de V-One een ideale machine voor onderwijs, engineers en start-ups die snel willen prototypen en ontwerpen doorontwikkelen. Daarnaast kan de printer T4/T5-soldeerpasta aanbrengen op zowel prefab printplaten als op zelfgeprinte V-One-printplaten. De aanbevolen pin pitch voor soldeerpasta is 0,5mm. De geïntegreerde hotplate hersmelt de soldeerpasta en haalt een maximale temperatuur van 240°C, wat compatibel is met een breed scala aan soldeerlegeringen. De inbegrepen boormodule maakt het mogelijk via's te boren van 0,4mm en 1,0mm diameter voor through-hole componenten en tweezijdige printplaten. Boren is echter niet aanbevolen voor FR4-substraten.
De V-One wordt geleverd met een gebruiksvriendelijke desktopapplicatie voor het importeren van PCB-ontwerpbestanden. Veelgebruikte eCAD-pakketten zoals KiCad, Eagle en Altium hebben allemaal een exporthandleiding beschikbaar voor de V-One. De printer bevat alles om direct aan de slag te gaan: een startersset, FR1- en FR4-substraten, geleidende inkt en soldeerpasta. Meer informatie is te vinden in de uitgebreide wiki van Voltera.
Modeloverzicht
| Model | Voltera V-One | Voltera V-One met boor |
|---|---|---|
| Boor inbegrepen | Nee |
Ja |
| Prijs |
Specificaties
| Printoppervlak | 128 x 116 x 3 mm |
| Printresolutie | 10 x 10 x 1 µm |
| Minimale spoorbreedte | 0,2 mm |
| Minimale pin pitch | 0,65 mm (0,5 mm voor soldeerpasta) |
| Substraatdikte | 1 - 3 mm |
| Substraatcompatibiliteit | FR1 FR4 (Boren niet aanbevolen) |
| Spindelsnelheid | Tot 13.000 RPM |
| Schachtmaat | 1/8" (3,18 mm) |
| Klinknagelmaten | 0,4 mm 1,0 mm |
| Interfaces | USB 2.0 |
| Afmetingen | 390 x 257 x 207 mm |
| Gewicht | 7 kg |
Inbegrepen accessoires
| 1x Probe |
| 1x Boor |
| 1x USB-kabel |
| 1x Netsnoer |
| 1x Pincet |
| 1x PCB-boorset |
| 1x Klinknagelgereedschap |
| 1x Veiligheidsbril |
| 1x 12V voeding |
| 1x DC-stekkeradapter 2,1mm naar 1,7mm |
| 2x Dispensers |
| 2x Printplaatklemmen |
| 3x Nozzledoppen |
| 4x Vleugelschroeven |
Inbegrepen verbruiksartikelen
| 1x Geleidende inktcartridge |
| 1x Soldeerpastacartridge |
| 1x Soldeertinspoel |
| 1x Hello world circuit kit |
| 1x Punk console kit |
| 1x FR1-offerlaag |
| 6x 76,2 x 101,6 mm FR1-substraten |
| 10x 50,8 x 76,2 mm FR1-substraten |
| 25x Voltera wegwerp-nozzles |
| 200x 0,4mm klinknagels |
| 200x 1,0mm klinknagels |
Plus en minpunten
- PCB’s worden in minder dan een uur geprint
- Uitstekend geschikt voor onderwijs en snelle prototyping
- Minder afval bij het testen van meerdere ontwerpversies
- Printen, boren, het aanbrengen van soldeerpasta en reflow-solderen kunnen op één machine worden uitgevoerd.
- Inkt heeft een hogere weerstand dan koper
