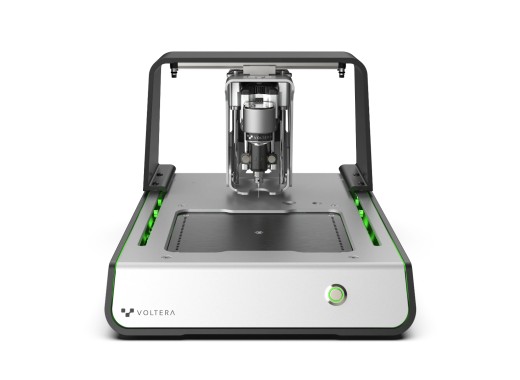

Voltera V-One PCB printer
Details
De Voltera V-One is een PCB printer die werkt met een additieve methode waarbij op zilver inkt wordt aangebracht als geleidend spoor. De geleidbaarheid van deze inkt ligt een orde van grootte lager dan bij traditionele koperbanen, maar is voor de meeste digitale en analoge toepassingen meer dan voldoende. Daarmee is de V-One een ideale machine voor onderwijs, engineers en start-ups die snel willen prototypen en ontwerpen doorontwikkelen. Daarnaast kan de printer T4/T5-soldeerpasta aanbrengen op zowel prefab printplaten als op zelfgeprinte V-One-printplaten. De aanbevolen pin pitch voor soldeerpasta is 0,5mm. De geïntegreerde hotplate hersmelt de soldeerpasta en haalt een maximale temperatuur van 240°C, wat compatibel is met een breed scala aan soldeerlegeringen. Deze printer is ook verkrijgbaar met een boormodule, waarmee geboord kan worden voor through-hole componenten en tweezijdige printplaten.
De V-One wordt geleverd met een gebruiksvriendelijke desktopapplicatie voor het importeren van PCB-ontwerpbestanden. Veelgebruikte eCAD-pakketten zoals KiCad, Eagle en Altium hebben allemaal een exporthandleiding beschikbaar voor de V-One. De printer bevat alles om direct aan de slag te gaan: een startersset, FR1- en FR4-substraten, geleidende inkt en soldeerpasta. Meer informatie is te vinden in de uitgebreide wiki van Voltera.
Modeloverzicht
| Model | Voltera V-One | Voltera V-One met boor |
|---|---|---|
| Boor inbegrepen | Nee |
Ja |
| Prijs |
Specificaties
| Printoppervlak | 128 x 116 x 3 mm |
| Printresolutie | 10 x 10 x 1 µm |
| Minimale spoorbreedte | 0,2 mm |
| Minimale pin pitch | 0,65 mm (0,5 mm voor soldeerpasta) |
| Substraatdikte | 1 - 3 mm |
| Substraatcompatibiliteit | FR1 FR4 |
| Interfaces | USB 2.0 |
| Afmetingen | 390 x 257 x 207 mm |
| Gewicht | 7 kg |
Inbegrepen accessoires
| 1x Probe |
| 1x USB-kabel |
| 1x Netsnoer |
| 1x Pincet |
| 2x Dispensers |
| 2x Printplaatklemmen |
| 3x Nozzledoppen |
| 4x Vleugelschroeven |
| 25x Voltera wegwerp-nozzles |
Inbegrepen verbruiksartikelen
| 1x Geleidende inktcartridge |
| 1x Soldeerpastacartridge |
| 1x Soldeertinspoel |
| 1x Hello world circuit kit |
| 6x 76,2 x 101,6 mm FR1-substraten |
| 10x 50,8 x 76,2 mm FR1-substraten |
Plus en minpunten
- PCB’s die in minder dan een uur worden geprint
- Uitstekend geschikt voor onderwijs en snelle prototyping
- Minder afval bij het testen van meerdere ontwerpversies
- Inkt is beter bestand tegen slijtage dan koper
Downloads
| Voltera V-One user manual |  (4.89 MB) | Download |
