Artikelnummer: ELE000254

Details

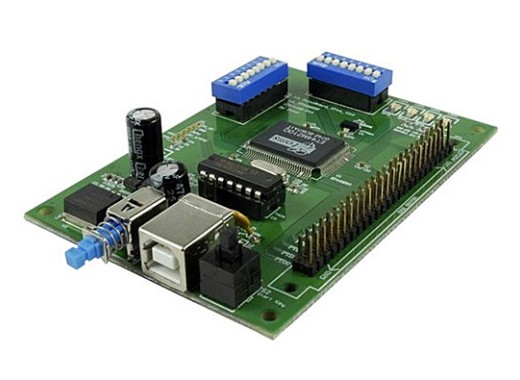

Protocol demo board 1 kan 46 verschillende protocollen genereren die door de Zeroplus analyzer worden ondersteund. De logic analyzer kan worden aangesloten op het demoboard om de signalen te bekijken. Het bordje is voorzien van een USB aansluiting die als voeding dient. De protocollen worden gekozen met DIP switches.

Voor meer informatie kunt u de handleiding raadplegen.

De volgende protocollen worden ondersteund:
Up Counter
IIC
SPI
UART
1-Wire
HDQ
Double IIC
CAN
PS2
IIS
USB
LPC
SSI
MICROWIRE
LIN
MANCHESTER
MILLER
SPDIF
SD
MOD
7 SEGMENTS
LCD128x64
ST
IRDA
MAX512
LCD16x2
FLEXRAY
LPC_IRQ
JTAG
CCIR656
ST7669
DSA
PCM
MII
MCU 51
NEC IR
Digital Logic
PM
PSB
Arithmetical Logic
SM
DGIF
SLE4442
3-Wire
PECI
AC97
J-K Filp-Flop

Nieuwste reviews

Schrijf zelf een review

Lees alle reviews (1)

Review door Michai Ramakers
Geplaatst op 29-12-2015
Om een scope of analyser (van iemand anders bijvoorbeeld) te evalueren, kan dit bord handig zijn - zoals het Rigol DS6000-DK demo-bord dat is voor analoge signalen en signaalvormen.

Ik heb eerlijk gezegd maar een aantal protocollen geprobeerd en bekeken, en kan dus niet beoordelen of alle protocollen aan specs voldoen, bijvoorbeeld m.b.t. jitter. (Zeroplus demo-bord met Zeroplus analyser zal wel werken natuurlijk...)

Het zou erg handig zijn geweest de DIP-switch settings bijvoorbeeld op de achterkant van het bord te zetten, zodat niet altijd de manual geraadpleegd hoeft te worden.

Het zou ook handig zijn geweest de niet-gebruikte DIP-switches te gebruiken voor bijvoorbeeld bitrate of polariteit voor protocollen waarop dat betrekking heeft.

Een voordeel is m.i. de voeding door USB met stevige B-connector i.p.v. bijvoorbeeld mini-/micro-USB. Ook burst vs continuous configuratie met 1 DIP-switch is handig. DIP-switches kunnen tijdens gebruik bediend worden; het bord hoeft daarvoor (blijkbaar) niet uit.
