Ik houd een zeer gemengd gevoel aan dit apparaatje over. Het ziet er erg leuk uit, is zeer betaalbaar en is vanwege deze eigenschappen ongetwijfeld een leuk hebbedingetje waar een heleboel hobbyisten voor zullen vallen.
Maar...een technisch oordeel houdt geen rekening met dergelijke uiterlijkheden, maar moet antwoord geven op de vraag of de DSO-TC3 een goed bruikbaar meetapparaat is. Wat betreft de functiegenerator- en oscilloscoop-functies ben ik tamelijk positief. Beide functies werken, binnen de begrenzingen van zo'n eenvoudig en goedkoop apparaatje, uitstekend.
Wat betreft de meetfuncties moet ik minder positief zijn. Zowel kleine condensatoren als kleine zelfinducties worden met grote fouten gemeten. Ook de gemeten ESR-waarden van elco's en de serie-weerstanden van spoelen zijn een lachertje. Over het meten van een gelijkspanning met een resolutie tot 1 mV met een meter met een inwendige weerstand van slechts ongeveer 160 kΩ is mijn mening duidelijk: onzin!
Lees mijn zeer uitgebreide review/test op:
https://verstraten-elektronica.blogspot.com/p/fnirsi-dso-tc3-allesmeter.html

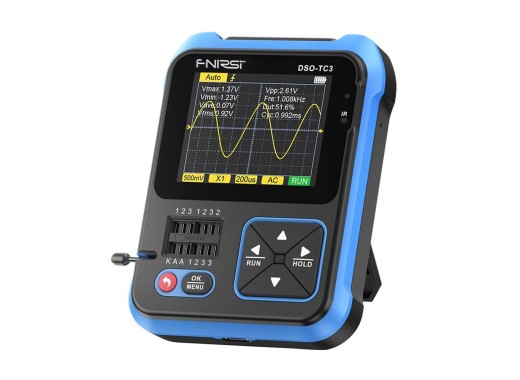

Fnirsi DSO-TC3 multitester en oscilloscoop
Details
De Fnirsi DSO-TC3 is zowel een multitester als een digitale oscilloscoop. De multitester bevat een elektronische componententester, functiegenerator, continuïteitstest, spanningstest, temperatuur- en vochtigheidsmeting en infrarood decodering. De DSO-TC3 is klein en gemakkelijk mee te nemen en kan worden gebruikt voor vermogensmetingen en reparaties. De DSO-TC3 heeft een ingebouwde batterij van 1500 mAh waarmee je het apparaat 6 uur kunt gebruiken en de DSO-TC3 kan worden opgeladen met een USB-C lader. Ook heeft deze multitester een MCX-aansluiting en een 2,4" TFT-kleurenscherm.
Oscilloscoop
De oscilloscoop heeft een real-time sample rate van 10MSa/s en een bandbreedte van 500kHz. De DSO-TC3 heeft een testspanningsbereik van 400 V AC/DC met de meegeleverde probe en heeft een triggerfunctie. De gemeten waveform kan zonder aanpassingen worden weergegeven op het 2,4" scherm.
Multitester
De multitester kan veel verschillende componenten testen, zoals weerstanden, condensatoren, inductoren en transistoren. De DSO-TC3 heeft 6 verschillende waveforms, de square wave, triangle wave, pulse wave, sine wave, ramp wave en DC. De DSO-TC3 heeft een instelbare uitgangsfrequentie van 1-100kHz en een instelbare spanning tot 3,3V.
Specificaties
| Bandbreedte | 500 kHz |
| Kanalen | 1 |
| Uitgangssignalen | Square, triangle, pulse, sine, ramp en DC |
| Sample rate | 10 MSa/s |
| Verticale schaal | 10 mV/div - 10 V/div |
| Horizontale schaal | 1 μs/div - 10 s/div |
| Trigger modus | Auto / Normaal / Enkelvoudig |
| Weerstand | 0,01 Ω - 50 MΩ |
| Condensator | 5 pF - 100 mF |
| Inductor | 10 μH - 1000 mH |
| Batterij | 0,1 V - 4,5 V |
| Ingangsspanning | 0 V - 40 V |
| Display | 2,4" TFT-kleur |
| Afmetingen | 103 x 79 x 31 mm |
| Gewicht | 128 g |
Accessoires
- 1x DSO-TC3
- 1x P6100 oscilloscoop probe
- 3x testklemmen
- 1x USB-C kabel
Downloads
| Fnirsi DSO-TC3 product manual |  (99.34 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Jos Verstraten
Geplaatst op 19-03-2024
Review door Kees van Bergen
Geplaatst op 19-12-2023
Had een beetje mijn twijfels. Veel lezen en info zoeken. Heb geen moment spijt van de aanschaf. Goed overzicht en makkelijk te bedienen. Een echte aanrader zeker voor de gemiddelde hobbyist.
Review door Ruud
Geplaatst op 30-11-2023
Het is gewoon een geweldig klein stukje meetgereedschap.
Werkt prima is niet duur.
Het vervangt natuurlijk niet mijn Siglent scope dat kan ook niet.
Ook ander meetapparatuur dat ik heb vervangt hij ook niet.
Maar het is een klein handig ding. Voor als je snel wat wilt meten.
Zo heb ik ook de Tiny SA die vervangt ook niet mijn grote spectrum Analyzer.
Maar ik sta versteld hoe vaak ik die kleine nog pak.
Ik raad ‘m aan
Werkt prima is niet duur.
Het vervangt natuurlijk niet mijn Siglent scope dat kan ook niet.
Ook ander meetapparatuur dat ik heb vervangt hij ook niet.
Maar het is een klein handig ding. Voor als je snel wat wilt meten.
Zo heb ik ook de Tiny SA die vervangt ook niet mijn grote spectrum Analyzer.
Maar ik sta versteld hoe vaak ik die kleine nog pak.
Ik raad ‘m aan
