Kon het voor de prijs niet laten liggen, er zit zelf een BNC naar kroko snoer en een echte scope probe bij. Alleen dat kost los misschien al meer.
Gewoon handig om in de gereedschapskist te hebben liggen.
Bediening is niet echt handig en het is maar 200kHz bandbreedte met weinig sample geheugen. Maar daar staat tegenover dat het batterijgevoed is (zwevend meten) en kleiner dan de meeste smartfoons. Het is zeg maar de "spanningszoeker" onder de oscilloscopen: fijn om op zak te hebben.

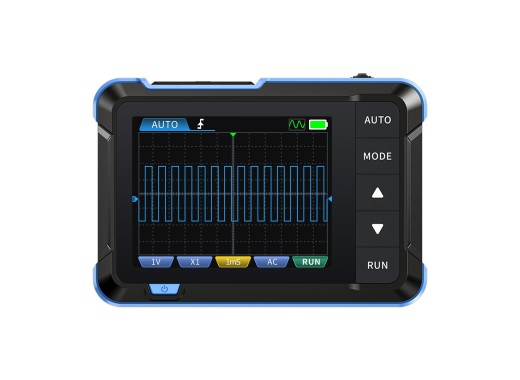

Fnirsi DSO153 oscilloscoop
Details
De Fnirsi DSO153 handheld oscilloscoop is de verbeterde versie van de DSO152 oscilloscoop en is daarnaast ook uitgerust met een functiegenerator. De oscilloscoop heeft slechts één kanaal, met een bandbreedte van 1MHz en een sample rate van 5MS/s. Met de meegeleverde probe kan het een spanningsbereik tot 800Vpp meten. De functiegenerator beschikt ook over één kanaal, met een instelbaar frequentiebereik van 0-10kHz en een instelbare amplitude tussen 0,1-3,3V. Daarnaast kan de functiegenerator 14 verschillende golfvormen genereren, waaronder sinus-, rechthoek- en zaagtandgolven. De oscilloscoop kan worden aangesloten via MCX voor signaalinvoer, of via BNC met de meegeleverde adapter. De DSO153 is voorzien van een 2,8" HD LCD-scherm. Tot slot heeft de DSO153 een batterij van 1000mAh, wat zorgt voor maximaal 4 uur gebruik per volle lading.
Specificaties
Oscilloscoop
| Bandbreedte | 1 MHz |
| Kanalen | 1 |
| Sample rate | 5 MS/s |
| Verticale schaal | 10 mV/div - 20 V/div |
| Horizontale schaal | 500 ns/div - 20 s/div |
| Display | 2.8" LCD (320x240) |
| Batterij | Tot 4 uur |
| Afmetingen | 99 x 68.3 x 19.5 mm |
| Gewicht | 100 g |
Functiegenerator
| Bandbreedte | 0 - 10 kHz |
| Kanalen | 1 |
| Sample rate | 5 MS/s |
| Frequentieresolutie | 0 - 10 kHz |
| Amplitudebereik | 0,1 - 3,3 V |
| Ingebouwde functies | Sinus, Rechthoek, Zaagtand, Half, Vol, Stap, Anti-stap, Ruis, Exponentiële stijging, Exponentiële daling, DC, Multi-audio, Sink-puls, Lorentz |
Accessoires
The DSO153 wordt standaard geleverd met:
- 1x Alligatorclip probe
- 1x USB-C oplaadkabel
- 1x Lanyard
- 1x P6100 hoogspanningsprobe (100 MHz, 1x/10x)
- 1x Vrouwelijke BNC naar mannelijke MCX adapter
Downloads
| Fnirsi DSO153 - User manual |  (602 KB) | Download |
Nieuwste reviews
Review door G
Geplaatst op 23-12-2025
Review door Marcel van Sabben
Geplaatst op 12-12-2024
Het is naar mijn mening toch een wat beperkte gadget. Het komt niet degelijk over. De aansluiting van de probes is slecht, ze hangen nogal los aan een puntje.
De bediening is onhandig met dat kleine knopje aan de bovenkant. Het apparaat loopt regelmatig zo vast dat ik het niet eens uit kan zetten met de power knop. Dan moet je wachten tot hij in powersave mode gaat als dat nog werkt of wanneer de batterij leeg is.
Hij is nog het meest geschikt als goedkope signaal generator. In beeld gebracht met een degelijke oude beeldbuis Oscilloscoop ziet dat er netjes en stabiel uit, dus dat kan bruikbaar zijn.
De bediening is onhandig met dat kleine knopje aan de bovenkant. Het apparaat loopt regelmatig zo vast dat ik het niet eens uit kan zetten met de power knop. Dan moet je wachten tot hij in powersave mode gaat als dat nog werkt of wanneer de batterij leeg is.
Hij is nog het meest geschikt als goedkope signaal generator. In beeld gebracht met een degelijke oude beeldbuis Oscilloscoop ziet dat er netjes en stabiel uit, dus dat kan bruikbaar zijn.
