Harogic VNB-60 vector-netwerkanalysator

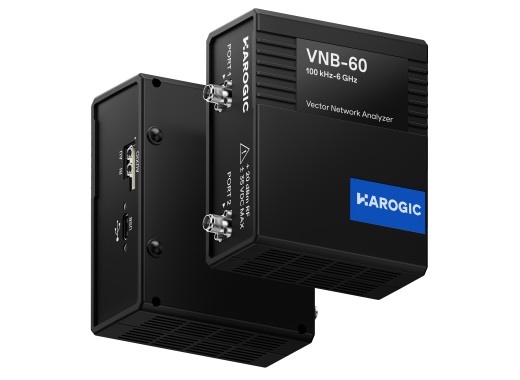

De Harogic VNB-60 is een compacte USB-vector-netwerkanalysator met een frequentiebereik van 100 kHz tot 6 GHz. Het apparaat beschikt over twee SMA-vrouwelijke poorten, die zijn uitgerust met hoogwaardige geïntegreerde richtkoppelingen, waardoor een effectieve richtingsgevoeligheid van ≥40 dB en een dynamisch bereik tussen 100 dB en 120 dB kan worden bereikt. De VNA kan S-parametermetingen (S11, S12, S21, S22) uitvoeren op RF-componenten zoals filters, versterkers, kabels en antennes. Meetresultaten kunnen in verschillende weergaveformaten worden getoond, zoals logaritmische amplitude, lineaire amplitude, fase, reële waarde, imaginaire waarde, SWR en Smith-diagram.

In tegenstelling tot de meeste andere VNA’s wordt de VNB-60 geleverd met een externe ECB-60 elektronische kalibratiemodule. Bovendien helpen de meegeleverde amplitude- en fasestabiele kabels meetfouten te voorkomen en het kalibratieproces te vereenvoudigen. Deze VNA is compatibel met SCPI-commando’s of met de VNStudio-software van Harogic, die standaard VNA-functies en S2P/CSV-gegevensuitvoer biedt. De software kan worden geïnstalleerd op Linux (aarch64) of Windows (11/10/8/7) en kan hier worden gedownload.

Als u een standalone VNA met display nodig hebt, kijk dan eens naar de Harogic PNB-60.

De informatie op deze pagina is tijdelijk en wordt spoedig bijgewerkt.

Specificaties

Accessoires

De VNB-60 wordt geleverd met:

• USB-kabel
• Sleutelset
• ECB-60 elektronische kalibratiemodule
• SMA-adapter (vrouwelijk-naar-vrouwelijk)
• 2x gepantserde, amplitude- en fasestabiele kabels uit de CKB-serie
• 2x afgestemde belastingen
