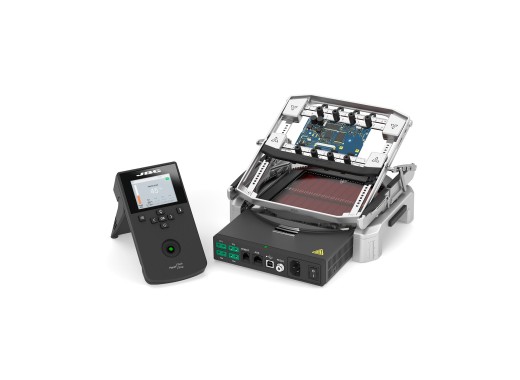

JBC PHSM-2KA multiaxis preheater
Details
De JBC PHSM-2KA is een IR preheater set voor het voorverwarmen van printplaten of componenten. Dit is een complete set bestaande uit de PHSE-2KB IR preheater set, inclusief PH218 type-K thermokoppel en Kapton tape, gecombineerd met de PSS-A multiaxis roterende PCB-houder. Zoals je van JBC gewend bent, is ook deze set van de hoogste kwaliteit.
De primaire functie van een preheater is het verminderen van thermische schokken die kunnen optreden bij direct solderen of desolderen. De preheater wordt geleverd met 3 standaard temperatuurprofielen en biedt ruimte voor maximaal 20 aangepaste temperatuurprofielen, die ingesteld kunnen worden met 4 temperatuurstappen. De PHSE-2KB beschikt over twee zones met elk een werkoppervlak van 65x130 mm, die onafhankelijk van elkaar verwarmd kunnen worden. De temperatuur is instelbaar tussen 50°C en 250°C en kan nauwkeurig gemeten worden met het thermokoppel. Er zijn 4 type-K poorten beschikbaar.
De PHS-SA preheater-houder kan ook los van de preheater worden gebruikt als hulpmiddel bij rework. De Kapton tape kan worden gebruikt om het thermokoppel op de printplaat of componenten te bevestigen. Met de interface kunnen accessoires worden aangesloten, zoals het JBC traceerbaarheidssysteem of een voetpedaal. De console wordt gebruikt om de temperatuur te monitoren en te regelen, en is voorzien van een USB-poort.
PSS-A multiaxis roterende PCB-houder
De PSS-A is ontworpen om printplaten te ondersteunen en vast te zetten voor soldeer- en desoldeerwerkzaamheden, met of zonder preheater. De houder kan printplaten tot 13x13 cm vasthouden. Een van de sterke punten van deze houder is de mogelijkheid om de printplaat te roteren en te kantelen onder een hoek van 25º, 35º, 45º of 55º, en zelfs ondersteboven. Natuurlijk moet de hoek van de houder op 0° staan om de voorverwarmer goed te laten functioneren in combinatie met de PSS-A. De hoogte kan ook worden verhoogd met 10mm of 22,5mm, zodat de steun geschikt is voor preheaters met andere afmetingen.
Specificaties
| PHSE-2KB IR preheater | |
| Maximaal vermogen | 800 W |
| Temperatuurbereik | 50°C – 250°C |
| Werkgebied | 65 x 135 mm (1 zone) 130 x 135 mm (2 zones) |
| Interfaces | 4x Temperatuurprobe-aansluiting, ROBOT, USB-B, AUX, PEDAL |
| ESD-veilig | Ja |
| Afmetingen | 198 x 288 x 41 mm |
| Gewicht | 4,78 kg |
| PSS-A Multiaxis Roterende PCB-houder | |
| Max. PCB-afmeting | 13 x 13 cm |
| ESD-veilig | Ja |
| Afmetingen | 235 x 245 x 80 mm |
| Gewicht | 2,464 kg |
Accessoires
De JBC PHSM-2KA set bestaat uit:
- 1x PHSE IR preheater
- 1x PSS-A multiaxis roterende PCB-houder
- 1x PH218 thermokoppel type-K
- 1x PH217 Kapton tape
- 1x RJ45-kabel
- 1x Stroomkabel
Plus en minpunten
- Alles-in-één oplossing
- Multi-zone verwarming
- Nauwkeurige temperatuurregeling
- Beperkt tot kleine/middelgrote printplaten
Downloads
| JBC PHSE-K manual |  (2.8 MB) | Download |
| JBC PSS-A manual | (4.37 MB) | Download |
| JBC PHSM-2KA plug & play guide | (830.44 KB) | Download |
