Deze DC-load is een goed bruikbaar instrument met tekenen van top-kwaliteit.
Veel instelmogelijkheden en lijkt robuust in gebruik. Enige nadelen die ik kan verzinnen zijn:
- het display geeft bij modes CC, CV en CW geen weerstandswaarde die het apparaat heeft voor het DUT, deze waarde is alleen zichtbaar in CR mode.
- de instelling van het geheugen is te ingewikkeld. dit moet echt simpeler. de leertijd is op dit punt te lang.

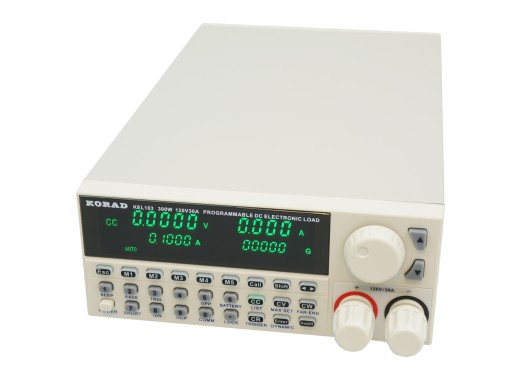

Korad KEL103 electronic load 300W 120V 30A
Details
De Korad KEL103 is een uitstekende programmeerbare DC electronic load met 300W aan vermogen en heeft een hoge resolutie van 0.1 mV en 0.1 mA. De load is programmeerbaar met een PC via de diverse interfaces zoals USB en RS232. Het is te gebruiken in Constant Current, Constant Voltage, Constant Resistance en Constant Power modus. De toepassingen van een electronic load zijn uitgebreid. Zo kan deze bijvoorbeeld gebruikt worden om voedingen te testen, maar er zijn nog veel meer toepassingen. Zo kan deze eenvoudig testen hoe een batterij functioneert. De electronic load beschikt over 100 sets geheugen om hier specifieke instellingen in op te slaan en gemakkelijk terug te halen.
Aanbevolen accessoire: Vereenvoudig uw testopstelling met het Korad KEL103 aansluitbord, dat voorziet in snelkoppelingen voor DC-jacks, XT60, USB en meer.
Specificaties
| Vermogen (max) | 300 W | |
| Stroom (max) | 30 A | |
| Spanning (max) | 120 V | |
| Operatie modi | CC, CR, CV, CW | |
| Ingangs impedantie | 150 kΩ | |
| Instelnauwkeurigheid | ||
| CV mode | 0 - 18 V: 0.1 mV 0 - 120 V: 1 mV |
|
| CC mode | 0 - 3 A: 0.1 mA 0 - 30 A: 1 mA |
|
| CR mode | 0.05 Ω - 7.5 kΩ : 16 bit | |
| CW mode | 300 W: 0.01 W | |
| Protectie | Over Power, Over Current, Over Voltage, Over Temperature | |
| Connectiviteit | USB, RS232, LAN | |
| Afmetingen | 215 x 107 x 386 mm | |
| Gewicht | 5.17 kg |
Toebehoren
- voedingskabel
- USB kabel
- RS232 serieel kabel
- testleads (met spades)
- handleiding
- Windows software (KEL software (187 MB))
Plus en minpunten
- Onverslagen prijs/kwaliteit verhouding
- Hoge resolutie
- Kan 30A aan
- Dynamische modus is te ingewikkeld in het gebruik
- Gebruikersinterface (instrument en Windows software) is niet geweldig
Downloads
| KEL103 user manual |  (19.46 MB) | Download |
| KEL communication manuals |  (792.39 KB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Barend Jan van Eijk
Geplaatst op 07-07-2024
Review door R Cremer
Geplaatst op 12-05-2022
Deze maand de KORAD KEL 103 (Electronic Load (EL)) besteld. Vóóraf bij Eleshop geïnformeerd naar de leveringsomvang. Ik wilde graag weten wat er aan accessoires meegeleverd wordt. Staat normaal gesproken vermeld op de site, nu echter niet.
Tijdens telefonisch conctact bleek volgens een medewerker van Eleshop dat er geen andere accessoires dan een voedingskabel en een USB meegeleverd werden. Op mijn verzoek heeft de medewerker bij collega’s nagevraagd of dit wel klopte. Dit werd opnieuw bevestigd. Ik vond dat vreemd omdat op andere sites die dit product leveren bij de omschrijving van de KEL 103 de volgende accessoires vermeld staan.
• voedingskabel
• USB kabel
• RS232 serieel kabel
• software CD
• testleads (met spades)
• handleiding
Toch besloten de bestelling te plaatsen. Had ondertussen software voor de KEL 103 (v1.4) op internet gevonden. Zelf snel een setje kabels (10 AWG) voor KEL 103 gemaakt. Het door Eleshop als kabelset aangeboden aanvullend artikel vond ik te duur (Siglent SDL voor € 27,99).
Zoals altijd snelle levering door Eleshop. Vandaag besteld, de volgende dag in huis. Tot mijn verassing bleken bij de levering wél alle accessoires aanwezig. Eleshop: Misschien is het een idee om dit ook op de site te vermelden. Dan weten kopers wat ze kunnen verwachten. Ik heb een foto maar die kan ik niet in de review plakken. Misschien ook een puntje wat jullie kunnen oplossen. Maakt reviews zeker functioneler.
In de korte tijd dat ik de EL gebruik geen bijzonderheden geconstateerd. Bij start gaat de ventilator kort aan. Daarna is de EL stil, zeker als je niet boven de 2AMP komt. Daarboven gaat de ventilator standaard draaien. Dit gebeurt ook als je langere tijd een belasting laat draaien waar de interne temperatuur teveel oploopt en de ventilator (tijdelijk) activeert.
Verder doet de EL wat ie moet doen. De metingen zijn vrij nauwkeurig. Heb deze vergeleken met afzonderlijke 4,5 digit DMM. Op die manier kun je en kun de KEL 103 ook als DMM gebruiken. Standaard gebruik is prima.
De (papieren en digitale) handleiding van de KEL 103 is erg beperkt en sommige functies worden niet beschreven. Bijvoorbeeld gebruik van interne DMM met behulp van sense (op toetsenbord FAR END) functie (achterzijde KEL 103) of de SHORT en TRIGGER functie.
Het invoeren van parameters voor de functies BATT, DYNAMIC en dergelijke via het bedienpaneel is niet echt werkbaar.
Hiervoor biedt de (rudimentaire) software uitkomst. Op de CD staat een gestripte Engelse versie van Labview voor de KEL 103, v 1.4 (ong. 300Mb na installatie op de PC). Voor de software is geen handleiding beschikbaar. Zelf uitzoeken.
Als ik nu een plaatje/screenprint had kunnen laten zien, dan had ik beschreven hoe de knoppen werken, hoe je een netwerkverbinding kunt opzetten via een (vast) IP adres, en toelichting kunnen geven waar sommige functies onduidelijk zijn. Bijvoorbeeld zoals een andere reviewer al eerder heeft aangegeven: het instellen van de schaalverdeling voor Voltage en Current. Bij de knop Storage/Time vul je het aantal metingen per seconde in die je wilt hebben. Een breuk getal zorg voor metingen langer dan een seconde.
Het meest verwarrend werkt de “Data Save” knop. Die moet op OFF staan in het scherm, zodat je een data dump maakt. Als je ON selecteert dan stop de data dump. Logisch toch ? ☹ [en de output moet op ON staan, maar dat is wel logisch denk ik].
Via de software kun je parameters voor DYNAMIC en BATT makkelijk invoeren. Het exporteren van logdata is niet bijzonder, er wordt een file geschreven in een te kiezen map/folder op schijf. Voorzien van datum- en tijdstempel. De inhoud van bestand bevat per meting een regel met onderstaande indeling. Als je CW of CR gebruikt dan verandert de layout niet (blijft V en A) Je zult dit in bijv. Excel naar eigen inzichten moeten omzetten.
10-5-2022 14:15:00 11,957V 0,7006A
De KEL 103 is voor de prijs een prima product. Alternatieven van Rigol en Siglent zijn bijna twee keer zo duur.
De bediening van geavanceerde functies via het front panel zijn te ingewikkeld (niet gebruikersvriendelijk), de software is rudimentair en heeft geen handleiding, Is wel uit te komen. Als je dan opschrijft hoe het werkt is het een volgende keer prima werkbaar.
De koppeling van KEL 103 met de PC gaat het makkelijkst via USB (serieel kan ook), ethernet is iets lastiger maar kan met programma “RND 320-KEL103.exe” ingesteld worden (staat op CD). Als je eerst verbinding maakt via USB, daarna het tabblad NETWORK DEBUGER (staat er echt zo, Chinese vertaling zeg maar) dan kun je een vast IP adres instellen. Of kiezen voor DHCP. Als je dit bevestigt via OK daarna de EL uit- en weer aanzetten om die instellen op te slaan.
Voor degenen die handig zijn met Python zijn biedt Github een uitkomst. Je kunt via LAN verbinding (UDP) de KEL 103 EL aansturen. Zie https://github.com/oclyke-drivers/KEL103
Verder erg tevreden over Eleshop.
Tijdens telefonisch conctact bleek volgens een medewerker van Eleshop dat er geen andere accessoires dan een voedingskabel en een USB meegeleverd werden. Op mijn verzoek heeft de medewerker bij collega’s nagevraagd of dit wel klopte. Dit werd opnieuw bevestigd. Ik vond dat vreemd omdat op andere sites die dit product leveren bij de omschrijving van de KEL 103 de volgende accessoires vermeld staan.
• voedingskabel
• USB kabel
• RS232 serieel kabel
• software CD
• testleads (met spades)
• handleiding
Toch besloten de bestelling te plaatsen. Had ondertussen software voor de KEL 103 (v1.4) op internet gevonden. Zelf snel een setje kabels (10 AWG) voor KEL 103 gemaakt. Het door Eleshop als kabelset aangeboden aanvullend artikel vond ik te duur (Siglent SDL voor € 27,99).
Zoals altijd snelle levering door Eleshop. Vandaag besteld, de volgende dag in huis. Tot mijn verassing bleken bij de levering wél alle accessoires aanwezig. Eleshop: Misschien is het een idee om dit ook op de site te vermelden. Dan weten kopers wat ze kunnen verwachten. Ik heb een foto maar die kan ik niet in de review plakken. Misschien ook een puntje wat jullie kunnen oplossen. Maakt reviews zeker functioneler.
In de korte tijd dat ik de EL gebruik geen bijzonderheden geconstateerd. Bij start gaat de ventilator kort aan. Daarna is de EL stil, zeker als je niet boven de 2AMP komt. Daarboven gaat de ventilator standaard draaien. Dit gebeurt ook als je langere tijd een belasting laat draaien waar de interne temperatuur teveel oploopt en de ventilator (tijdelijk) activeert.
Verder doet de EL wat ie moet doen. De metingen zijn vrij nauwkeurig. Heb deze vergeleken met afzonderlijke 4,5 digit DMM. Op die manier kun je en kun de KEL 103 ook als DMM gebruiken. Standaard gebruik is prima.
De (papieren en digitale) handleiding van de KEL 103 is erg beperkt en sommige functies worden niet beschreven. Bijvoorbeeld gebruik van interne DMM met behulp van sense (op toetsenbord FAR END) functie (achterzijde KEL 103) of de SHORT en TRIGGER functie.
Het invoeren van parameters voor de functies BATT, DYNAMIC en dergelijke via het bedienpaneel is niet echt werkbaar.
Hiervoor biedt de (rudimentaire) software uitkomst. Op de CD staat een gestripte Engelse versie van Labview voor de KEL 103, v 1.4 (ong. 300Mb na installatie op de PC). Voor de software is geen handleiding beschikbaar. Zelf uitzoeken.
Als ik nu een plaatje/screenprint had kunnen laten zien, dan had ik beschreven hoe de knoppen werken, hoe je een netwerkverbinding kunt opzetten via een (vast) IP adres, en toelichting kunnen geven waar sommige functies onduidelijk zijn. Bijvoorbeeld zoals een andere reviewer al eerder heeft aangegeven: het instellen van de schaalverdeling voor Voltage en Current. Bij de knop Storage/Time vul je het aantal metingen per seconde in die je wilt hebben. Een breuk getal zorg voor metingen langer dan een seconde.
Het meest verwarrend werkt de “Data Save” knop. Die moet op OFF staan in het scherm, zodat je een data dump maakt. Als je ON selecteert dan stop de data dump. Logisch toch ? ☹ [en de output moet op ON staan, maar dat is wel logisch denk ik].
Via de software kun je parameters voor DYNAMIC en BATT makkelijk invoeren. Het exporteren van logdata is niet bijzonder, er wordt een file geschreven in een te kiezen map/folder op schijf. Voorzien van datum- en tijdstempel. De inhoud van bestand bevat per meting een regel met onderstaande indeling. Als je CW of CR gebruikt dan verandert de layout niet (blijft V en A) Je zult dit in bijv. Excel naar eigen inzichten moeten omzetten.
10-5-2022 14:15:00 11,957V 0,7006A
De KEL 103 is voor de prijs een prima product. Alternatieven van Rigol en Siglent zijn bijna twee keer zo duur.
De bediening van geavanceerde functies via het front panel zijn te ingewikkeld (niet gebruikersvriendelijk), de software is rudimentair en heeft geen handleiding, Is wel uit te komen. Als je dan opschrijft hoe het werkt is het een volgende keer prima werkbaar.
De koppeling van KEL 103 met de PC gaat het makkelijkst via USB (serieel kan ook), ethernet is iets lastiger maar kan met programma “RND 320-KEL103.exe” ingesteld worden (staat op CD). Als je eerst verbinding maakt via USB, daarna het tabblad NETWORK DEBUGER (staat er echt zo, Chinese vertaling zeg maar) dan kun je een vast IP adres instellen. Of kiezen voor DHCP. Als je dit bevestigt via OK daarna de EL uit- en weer aanzetten om die instellen op te slaan.
Voor degenen die handig zijn met Python zijn biedt Github een uitkomst. Je kunt via LAN verbinding (UDP) de KEL 103 EL aansturen. Zie https://github.com/oclyke-drivers/KEL103
Verder erg tevreden over Eleshop.
Review door Antoine van de Cruyssen
Geplaatst op 26-04-2022
Prima load, bij nader inzien wellicht een zwaardere load moeten kopen, maar dit apparaat doet uitstekend wat je er van zou verwachten. De list functie waarbij je een soort setup kunt instellen van wat je wilt doen, en voor hoe lang en met welke slope werkt mooi. Is een lastige om te programmeren, het scherm is niet intuïtief, maar met de handleiding ernaast goed te doen.
Review door ronald wilke
Geplaatst op 15-12-2021
Review door Hub Rijcks
Geplaatst op 02-07-2021
Allereerst nog steeds erg tevreden over de aanschaf. Wat wel een beetje tegenvalt is het geluid van de fan. Maar daar kan ik wel een mouw aanpassen.
Dan nog een tip wanneer je de bijgeleverd software gaat gebruiken. De grafieken voor spanning en stroomsterkte zijn ingesteld op de maximale spanning en stroomsterkte die de load kan hebben.
Om de schaal aan te passen die het volgende:
- klik met de muis op de hoogte waarde
- pas deze aan zoals je die nodig vindt
- denk eraan om een komma te gebruiken als scheidingsteken
- druk vervolgens op de enter-toets.
De schaal is dan aangepast. Nergens te vinden, maar kwam erachter door trial and error. Veel plezier.
Dan nog een tip wanneer je de bijgeleverd software gaat gebruiken. De grafieken voor spanning en stroomsterkte zijn ingesteld op de maximale spanning en stroomsterkte die de load kan hebben.
Om de schaal aan te passen die het volgende:
- klik met de muis op de hoogte waarde
- pas deze aan zoals je die nodig vindt
- denk eraan om een komma te gebruiken als scheidingsteken
- druk vervolgens op de enter-toets.
De schaal is dan aangepast. Nergens te vinden, maar kwam erachter door trial and error. Veel plezier.
Review door Hub Rijcks
Geplaatst op 29-05-2021
Net in huis en vandaag er eens voor gaan zitten. De handleiding voor gebruik is wel nodig. Wil je over wifi gegevens verzenden of m.b.v. de usb-kabel dan is de handleiding zeer matig. Aan de wifi verbinding wil ik nog wel eens een uurtje besteden, maar ik had vandaag gekozen voor de usb verbinding en dat is een zeer goede keuze. De software geïnstalleerd op een Win10 machine en dan is het een makkie. De handleiding op de CD hiervoor is voor een Win7 systeem, maar geen nood. Windows installeert snel en makkelijk. Wat je wel nog moet doen is via apparaatbeheer onder usb de juiste driver installeren. Die vind je op de CD. Daarna is de software geïnstalleerd. Daarna de baudrate op het apparaat en in de software op dezelfde waarde instellen. Zie handleiding op het einde. Vervolgens de verbinding inschakelen door in de software op het scherm midden-boven de verbinding tot stand te brengen. Er is geen handleiding aanwezig voor deze software, dus pak een bakje koffie of thee en loop gewoon alle instellingen door. Als je e.e.a. hebt doorlopen/uitgeprobeerd, dan werkt die prima. Alle instellingen voor bijv. batterijtest zijn eenvoudig via het scherm in te stellen. Kies vervolgens een map voor de data en de intervaltijd voor de metingen. De metingen worden in txt-formaat opgeslagen en kunnen in excel verder worden verwerkt. De instellingen voor de batterijmeting staan allemaal overzichtelijk in een kader bijeen gezet. Schakel wel rechtsboven de output aan. Veel plezier!
