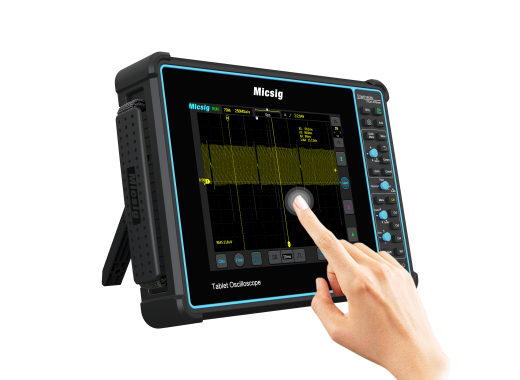

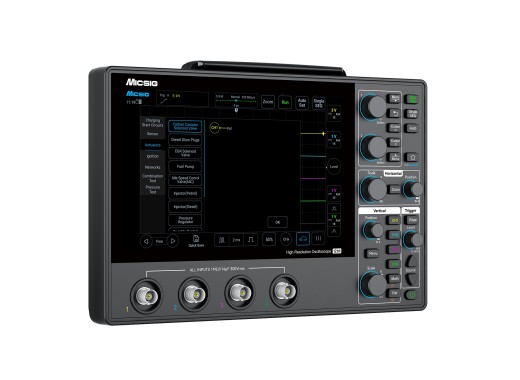

Micsig SATO1004 (Gen6) handheld auto-oscilloscoop
Details
De Micsig SATO1004 (Gen6) is een 12-bits, 4-kanaals tablet-oscilloscoop voor de automobielindustrie met een bandbreedte van 100 MHz. De oscilloscoop beschikt over geïntegreerde diagnostische software voor de automobielindustrie, die diagnostische tests en speciale analysemodi biedt voor het oplossen van storingen bij ICE- of NEV-voertuigen. De oscilloscoop kan worden bediend via het 8-inch multi-touch LCD-touchscreen, waardoor hij in de praktijk eenvoudig en intuïtief te gebruiken is. De SATO1004 kan worden bediend via een pc, smartphone of met SCPI-commando’s. Hij kan ook worden aangesloten op externe monitoren via de ingebouwde HDMI-uitgang. De flexibiliteit van deze oscilloscoop, in combinatie met de uitgebreide diagnostische software, maakt dit een uitstekend hulpmiddel voor iedereen die regelmatig voertuigdiagnostiek moet uitvoeren.
Bent u op zoek naar een auto-oscilloscoop met een hogere bandbreedte en een geïntegreerde multimeter? Bekijk dan eens de Micsig AHO14-200.
De informatie op deze pagina is tijdelijk en wordt spoedig bijgewerkt.
Specificaties
| Bandbreedte | 100 |
| Kanalen | 4 |
| Stijgtijd | ≤ 3,5 ns |
| Bemonsteringsfrequentie | 1 GSa/s (één kanaal) |
| Geheugendiepte | 110 Mpts (één kanaal) |
| Opnamesnelheid | 50.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1 ks/div |
| Decoderingstype: | RS-232/422/485, UART, I2C, SPI, CAN, CAN FD, LIN, ARINC429, 1553B |
| Ondersteunde tests | Laadcircuits, startcircuits, sensoren, actuatoren, ontsteking, netwerken (waaronder CAN, LIN, Flexray, K-lijn, enz.), combinatietests |
| Display | 8" LCD-touchscreen, 1280 x 800 px. |
| Interfaces | Wi-Fi, USB 3.0/2.0-host, USB Type-C, aardingsaansluiting, HDMI, triggeruitgang |
| Batterij | 16.000 mAh |
| Afmetingen | 265 x 174 x 31 mm |
| Gewicht | 1,68 kg (inclusief batterij) |
Accessoires
De SATO1004 wordt geleverd met het volgende:- 12V DC-voedingsadapter
- 2x passieve sonde
- 4x BNC-banaanstekkers
- 2 paar testnaalden
- 2 paar krokodillenklemmen
Downloads
| Micsig SATO1004 (Gen6) datasheet |  (4.01 MB) | Download |
| Micsig SATO1004 (Gen6) user manual | (25.63 MB) | Download |
| Micsig SCPI programming manual | (814.07 KB) | Download |
