Owon HDS2102S handheld oscilloscoop
Details

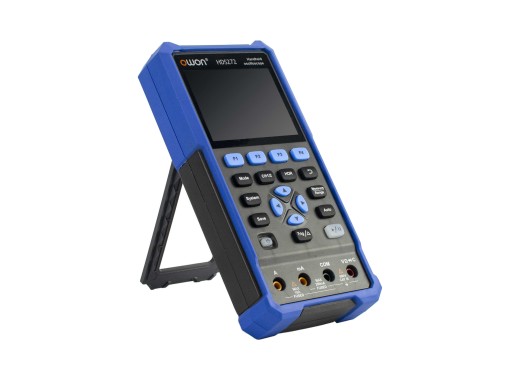

Ter verduidelijking: de HDS2102S ziet er extern vrijwel identiek uit aan het afgebeelde product.
De HDS2102S is een handheld dubbelkanaals oscilloscoop die tevens als multimeter en functiegenerator gebruikt kan worden. De meter heeft een goed contrasterend 3,5" kleurenscherm die buitenshuis ook goed af te lezen is. De eenvoudig te vervangen 18650-batterijen voorzien de meter 6 uur onafgebroken stroom. De USB-C poort dient zowel als oplaadpoort, alsmede SCPI interface. Vergeleken met de Hantek 2000 series oscilloscopen, hebben de Owon HDS200 series een groter scherm en een groter intern geheugen. Ook hebben deze scopes 20.000 digits count vergeleken met Hanteks 4000.
Tot wel 8k datapunten kunnen intern opgeslagen worden. Waveforms kunnen opgeslagen worden als afbeelding of CSV-bestand. Middels USB kan die data overgebracht op een PC host.
Naast een oscilloscoop is de HDS2102S ook een volwaardige 20.000 counts True-RMS multimeter voor spanning, stroom, weerstand, capaciteit, continuïteit en diode testen. De waardes worden met grote cijfers weergegeven op het scherm zoals te zien is in de demonstratievideo hieronder. De multimetermodus beschikt eveneens over auto-ranging.
Modeloverzicht
De modellen van de HDS200 verschillen in hun bandbreedte en of ze een functiegenerator hebben, zoals in onderstaande tabel is aangegeven.
| Model | HDS242 | HDS242S | HDS272 | HDS272S | HDS2102 | HDS2102S | HDS2202 | HDS2202S |
|---|---|---|---|---|---|---|---|---|
| Bandbreedte | 40 MHz | 40 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Functiegenerator | Nee
| Ja
| Nee
| Ja
| Nee
| Ja
| Nee
| Ja
|
| Prijs |
Specificaties
| Oscilloscoop specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Multimetermodus specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Functiegeneratormodus specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Overige functies | continuïteit, diodetest | |||||||||||||||||||||
| Beeldscherm | 20.000 counts (multimetermodus) 3,5" kleuren-LCD (320 x 240) | |||||||||||||||||||||
| Voeding | 2x 18650 batterij (ca. 6 uur) | |||||||||||||||||||||
| Connectiviteit | USB-C | |||||||||||||||||||||
| Afmetingen | 198 x 38 x 96 mm LxBxH | |||||||||||||||||||||
| Gewicht | 600 g (excl. batterijen) | |||||||||||||||||||||
Voor meer informatie download de handleiding hieronder.
Accessoires
De HDS2102S komt standaard met:
- 2x 18650 batterijen
- USB-kabel
- Setje meetprobes
- Oscilloscoopprobe
- 2x BNC - krokodillenklemmen
- Netsnoer
- Draagtasje
Plus en minpunten
- Voordelig geprijsd
- Ingebouwde True-RMS multimeter en functiegenerator
- Mogelijkheden USB
- Minimale gevoeligheid van 10 mV/div
- Enkel edge-type trigger
- Beperkt geheugen
- Batterij loopt langzaam leeg wanneer de meter uit staat
- Beperkte math functies
Downloads
| Owon HDS200(S) series user manual |  (1.64 MB) | Download |
| Owon HDS200(S) series datasheet | (151.53 KB) | Download |
| HDS200 Handbuch Deutsch | (1.44 MB) | Download |
Video's
Vergelijkbare producten
Nieuwste reviews
De scoop werkt nauwkeurig en snel. Het menu is even wennen maar daarna goed te doen. Het updaten van het beeld is razendsnel en de triggering werkt ook goed. De automatische bepaling van de instellingen met de [AUTO] knop geeft soms een wat wonderlijk resultaat maar die stel jezelf daarna makkelijk zelf bij. De geheugenfunctie is eenvoudig en een geweldige toevoeging tov mijn oude Philips.
De multimeter functie: leuk, maar ik pak liever een gewone multimeter, maar dat is wellicht een kwestie van smaak.
De functiegenerator is eenvoudig maar verder goed.
Ik ben positief verrast door de werking en algehele kwaliteit. Ik heb er al een hoop gemak van gehad.
De batterij gaat minder lang mee als beschreven maar voor mij goed genoeg.
Ik vind deze scope echt een aanrader!
Degelijk afleesbaar scherm en prima kwaliteit van zowel het toestel als de toebehoren, maken dit een goede en betaalbare aankoop voor wie een draagbaar multifunctionele oscilloscoop wil hebben.
