Artikelnummer: ELE004860

Details

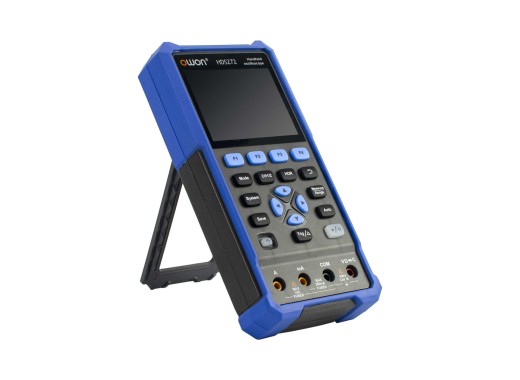

Ter verduidelijking: de HDS242 ziet er extern vrijwel identiek uit aan het afgebeelde product.

De HDS242 is een handheld dubbelkanaals oscilloscoop die tevens als multimeter gebruikt kan worden. De meter heeft een goed contrasterend 3,5" kleurenscherm die buitenshuis ook goed af te lezen is. De eenvoudig te vervangen 18650-batterijen voorzien de meter 6 uur onafgebroken stroom. De USB-C poort dient zowel als oplaadpoort, alsmede SCPI interface. Vergeleken met de Hantek 2000 series oscilloscopen, hebben de Owon HDS200 series een groter scherm en een groter intern geheugen. Ook hebben deze scopes 20.000 digits count vergeleken met Hanteks 4000.

Tot wel 8k datapunten kunnen intern opgeslagen worden. Waveforms kunnen opgeslagen worden als afbeelding of CSV-bestand. Middels USB kan die data overgebracht op een PC host.

Naast een oscilloscoop is de HDS242 ook een volwaardige 20.000 counts True-RMS multimeter voor spanning, stroom, weerstand, capaciteit, continuïteit en diode testen. De waardes worden met grote cijfers weergegeven op het scherm zoals te zien is in de demonstratievideo hieronder. De multimetermodus beschikt eveneens over auto-ranging.

Modeloverzicht

De modellen van de HDS200 verschillen in hun bandbreedte en of ze een functiegenerator hebben, zoals in onderstaande tabel is aangegeven.

Model HDS242 HDS242S HDS272 HDS272S HDS2102 HDS2102S HDS2202 HDS2202S
Bandbreedte 40 MHz 40 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
Functiegenerator
Nee
Ja
Nee
Ja
Nee
Ja
Nee
Ja
Prijs 127.05 Incl. BTW: € 127,05 Excl. BTW: € 105,00 155 Incl. BTW: € 155,00 Excl. BTW: € 128,10 175 Incl. BTW: € 175,00 Excl. BTW: € 144,63 175 Normaal: € 200,00 Nu: Incl. BTW: € 175,00 Excl. BTW: € 144,63 225 Incl. BTW: € 225,00 Excl. BTW: € 185,95 225 Incl. BTW: € 225,00 Excl. BTW: € 185,95 270 Incl. BTW: € 270,00 Excl. BTW: € 223,14 300 Incl. BTW: € 300,00 Excl. BTW: € 247,93

Specificaties

Oscilloscoop specificaties
Sample rate 250 MSa/s (enkelkanaals)
125 MSa/s (dubbelkanaals)
Geheugen 8 kpts (enkelkanaals)
4 kpts (dubbelkanaals)
A/D converter 8 bit
Triggertypes Edge
Waveform opnamesnelheid 10.000 wfms/s
Rijstijd ≤8 ns typ.
Verticale schaal 10 mV/div - 10 V/div
Horizontale schaal 5 ns/div - 1000 s/div
Meetparameters (verticaal) Vmax, Vmin, Vpp, Mean, Amplitude
Meetparameters (horizontaal) Period, Freq
Multimetermodus specificaties
Specificaties Bereik Accuraatheid (kleinste bereik)
DC spanning 0,01 mV - 1000 V ±0,5% + 5
AC spanning 0,01 mV - 750 V ±0,8% + 5
DC stroom 10 μA - 10 A ±0,8% + 2
AC stroom 10 μA - 10 A ±1% + 5
Weerstand 0,01 Ω - 100 MΩ ±0,8% + 3
Capaciteit 1 pF - 2 mF ±3% + 10
Overige functies continuïteit, diodetest
Beeldscherm 3,5" kleuren-LCD (320 x 240)
Voeding 2x 18650 batterij (ca. 6 uur)
Connectiviteit USB-C
Afmetingen 198 x 38 x 96 mm LxBxH
Gewicht 600 g (excl. batterijen)

Voor meer informatie download de handleiding hieronder.

Accessoires

De HDS242 komt standaard met:

  • 2x 18650 batterijen
  • USB-kabel
  • Setje meetprobes
  • Oscilloscoopprobe
  • BNC - krokodillenklemmen
  • Netsnoer
  • Draagtasje

Plus en minpunten

  • Voordelig geprijsd
  • Ingebouwde True-RMS multimeter
  • Mogelijkheden USB
  • Minimale gevoeligheid van 10 mV/div
  • Enkel edge-type trigger
  • Beperkt geheugen
  • Batterij loopt langzaam leeg wanneer de meter uit staat
  • Beperkte math functies
