Als meetfreak heb ik veel goede meetapparaten, alleen een oscilloscope had ik nog niet. Na mijn studie heb ik jarenlang meetapparatuur verkocht waaronder oscilloscopen. Daarvoor als inbedrijfsstellingstechnicus over de hele wereld van de scope gebruik gemaakt. Nu jaren later ben ik met de Owon HDS242S mijn kennis weer aan het ophalen en dat is heel leuk. Onvoorstelbaar dat alles wat ik vroeger gebruikte in een groot apparaat nu in een apparaatje zit dat net iets groter is dan een gemiddelde multimeter. Op Youtube zijn goede videootjes te zien met meetapplicaties met de Owon HDS242S. Tot nu toe heel tevreden!
P.s. Eleshop is het ultime voorbeeld van een goede webshop!
Owon HDS242S handheld oscilloscoop
Details

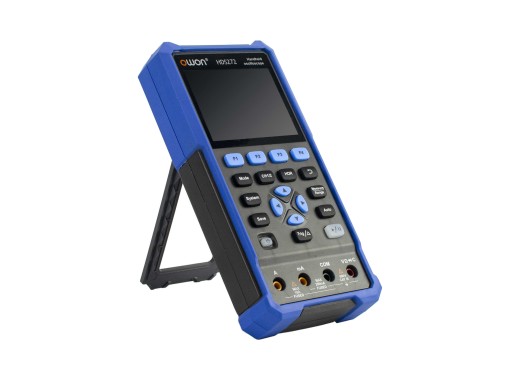

Ter verduidelijking: de HDS242S ziet er extern vrijwel identiek uit aan het afgebeelde product.
De HDS242S is een handheld dubbelkanaals oscilloscoop die tevens als multimeter en functiegenerator gebruikt kan worden. De meter heeft een goed contrasterend 3,5" kleurenscherm die buitenshuis ook goed af te lezen is. De eenvoudig te vervangen 18650-batterijen voorzien de meter 6 uur onafgebroken stroom. De USB-C poort dient zowel als oplaadpoort, alsmede SCPI interface. Vergeleken met de Hantek 2000 series oscilloscopen, hebben de Owon HDS200 series een groter scherm en een groter intern geheugen. Ook hebben deze scopes 20.000 digits count vergeleken met Hanteks 4000.
Tot wel 8k datapunten kunnen intern opgeslagen worden. Waveforms kunnen opgeslagen worden als afbeelding of CSV-bestand. Middels USB kan die data overgebracht op een PC host.
Naast een oscilloscoop is de HDS242S ook een volwaardige 20.000 counts True-RMS multimeter voor spanning, stroom, weerstand, capaciteit, continuïteit en diode testen. De waardes worden met grote cijfers weergegeven op het scherm zoals te zien is in de demonstratievideo hieronder. De multimetermodus beschikt eveneens over auto-ranging.
Modeloverzicht
De modellen van de HDS200 verschillen in hun bandbreedte en of ze een functiegenerator hebben, zoals in onderstaande tabel is aangegeven.
| Model | HDS25 | HDS25S | HDS241 | HDS242 | HDS242S | HDS271 | HDS272 | HDS272S |
|---|---|---|---|---|---|---|---|---|
| Bandbreedte | 25 MHz | 25 MHz | 40 MHz | 40 MHz | 40 MHz | 70 MHz | 70 MHz | 70 MHz |
| Aantal kanalen | 2 | 2 | 1 | 2 | 2 | 1 | 2 | 2 |
| Functiegenerator | Nee
| Ja
| Ja
| Nee
| Ja
| ja
| Nee
| Ja
|
| Prijs |
Specificaties
| Oscilloscoop specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Multimetermodus specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Functiegeneratormodus specificaties | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Overige functies | continuïteit, diodetest | |||||||||||||||||||||
| Beeldscherm | 20.000 counts (multimetermodus) 3,5" kleuren-LCD (320 x 240) | |||||||||||||||||||||
| Voeding | 2x 18650 batterij (ca. 6 uur) | |||||||||||||||||||||
| Connectiviteit | USB-C | |||||||||||||||||||||
| Afmetingen | 198 x 38 x 96 mm LxBxH | |||||||||||||||||||||
| Gewicht | 600 g (excl. batterijen) | |||||||||||||||||||||
Voor meer informatie download de handleiding hieronder.
Accessoires
De HDS242S komt standaard met:
- 2x 18650 batterijen
- USB-kabel
- Setje meetprobes
- Oscilloscoopprobe
- 2x BNC - krokodillenklemmen
- Netsnoer
- Draagtasje
Plus en minpunten
- Voordelig geprijsd
- Ingebouwde True-RMS multimeter en functiegenerator
- Mogelijkheden USB
- Minimale gevoeligheid van 10 mV/div
- Enkel edge-type trigger
- Beperkt geheugen
- Batterij loopt langzaam leeg wanneer de meter uit staat
- Beperkte math functies
Downloads
| Owon HDS200(S) series user manual |  (1.64 MB) | Download |
| Owon HDS200(S) series datasheet | (151.53 KB) | Download |
| HDS200 Handbuch Deutsch | (1.44 MB) | Download |
Video's
Vergelijkbare producten
Nieuwste reviews
Review door Bert Meijerink
Geplaatst op 07-06-2024
Review door Jan Maat ter
Geplaatst op 15-05-2023
Handig, van formaat, fijn dat de scoop ook met de gratissoftware gekoppeld kan worden aan de Pc.
Voldoet prima aan de verwachting.
Voldoet prima aan de verwachting.
