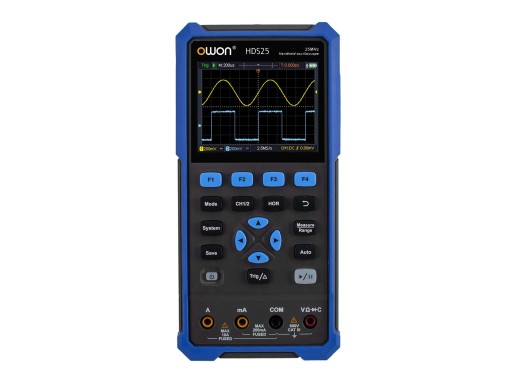

Owon HDS25 draagbare oscilloscoop
Details
De Owon HDS25 is een draagbare 25MHz 2-kanaals oscilloscoop welke ook kan functioneren als multimeter. De meter bezit over een 3.5"-display met hoog kleurencontrast welke geschikt is voor gebruik buitenshuis, en het apparaat wordt gevoed door een 18650 batterij. De oscilloscoop kan op een pc host worden aangesloten met een USB-C kabel om het met de desktop software van Owon te gebruiken, het apparaat aan te sturen via SCPI, of om het apparaat te voeden met een powerbank. In vergelijking met de Hantek 2000 series oscilloscopen is de Owon HDS200 serie uitgerust met een groter display en een groter intern geheugen. Verder bezit deze serie over een resolutie van 20.000 counts, in plaats van de 4000 counts resolutie waarover de Hantek bezit.
Signalen kunnen lokaal worden vastgelegd en opgeslagen, tot wel 8k data punten. Golfvormen kunnen ook worden opgeslagen als afbeeldingen of CSV bestanden, om geëxporteerd te worden via USB naar een PC host.
Naast een oscilloscoop, kan de HDS ook functioneren als een volledig uitgeruste 20.000 count True-RMS multimeter. De multimeter kan voltage, stroom, weerstand, capaciteit, continuïteit en diodes meten. De meetgegevens worden in comfortabele grootte weergegeven op het display zoals kan worden gezien in de demonstratie video onder aan de pagina. En gelijk aan conventionele multimeters, heeft de meter automatisch bereik.
Modeloverzicht
De modellen van de HDS200 serie verschillen in de bandbreedte, en of het apparaat over een functiegenerator bezit, zoals weergegeven in onderstaande tabel.
| Model | HDS25 | HDS25S | HDS241 | HDS242 | HDS242S | HDS271 | HDS272 | HDS272S |
|---|---|---|---|---|---|---|---|---|
| Bandbreedte | 25 MHz | 25 MHz | 40 MHz | 40 MHz | 40 MHz | 70 MHz | 70 MHz | 70 MHz |
| Aantal kanalen | 2 | 2 | 1 | 2 | 2 | 1 | 2 | 2 |
| Functiegenerator | Nee
| Ja
| Ja
| Nee
| Ja
| Ja
| Nee
| Ja
|
| Prijs |
Specificaties
| Oscilloscoop specificaties | |||||||||||||||||||||||
| |||||||||||||||||||||||
| Multimeter modus specificaties | |||||||||||||||||||||||
| |||||||||||||||||||||||
| Andere modi | Continuïteit, diode test | ||||||||||||||||||||||
| Display | 20.000 counts (multimeter modus) 3.5" kleur LCD (320 x 240) | ||||||||||||||||||||||
| Voeding | 2x 18650 batterij (3.7 V, 2000 mAh) DC input 5 V, 2 A | ||||||||||||||||||||||
| Connectiviteit | USB-C | ||||||||||||||||||||||
| Afmetingen | 198 x 38 x 96 mm | ||||||||||||||||||||||
| Gewicht | 600 g (zonder batterijen) | ||||||||||||||||||||||
Voor meer informatie, raadpleeg de handleiding welke je kunt downloaden onder aan de pagina.
Accessoires
De HDS25 wordt standaard geleverd met:
- USB type-C kabel
- Passieve probe
- Set met multimeter probes (een zwart en een rood)
- Probe correctie mes
- BNC naar krokodillenklem
Downloads
| OWON HDS25(S) datasheet |  (13.58 MB) | Download |
| OWON HDS25(S) user manual | (1.47 MB) | Download |
Video's
