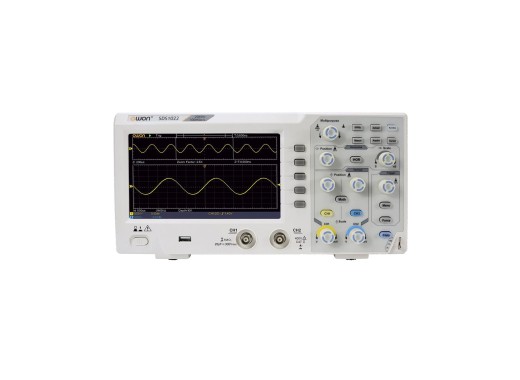

Owon SDS1022 Oscilloscoop
Details
De Owon SDS1022 is een scherp geprijsde oscilloscoop met een sample rate van 100 MSa/s en een bandbreedte van 20 MHz. Verder heeft u met deze oscilloscoop 2 kanalen tot uw beschikking en is het mogelijk om 10K punten per meting op te slaan. Er is een USB-aansluiting aan de achterzijde voor het exporteren van meetresultaten naar de PC, en een USB-aansluiting aan de voorzijde voor het exporteren naar een USB-geheugenstick. Voor een oscilloscoop met meer bandbreedte kunt u kijken naar andere oscilloscopen in dezelfde SDS-serie, zoals de SDS1102.
Model overzicht
De modellen in de SDS1000 serie verschillen vooral in de bandbreedte en de kanalen. De belangrijkste specificaties zijn weergegeven in de tabel hieronder.
Model | SDS1022 | SDS1102 | SDS1104 | SDS1202 |
---|---|---|---|---|
Kanalen | 2 | 2 | 4 | 2 |
Bandbreedte | 20 MHz | 100 MHz | 100 MHz | 200 MHz |
Sample rate | 100 MSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s |
Prijs |
Specificaties
Max. spanning | 400 V (pk-pk) |
Geheugendiepte | 10 Kpts |
Rise time | ≤17,5 ns |
Trigger types | Edge, Video |
Verticale resolutie | 8 bits |
Verticale schaal | 5 mV/div - 5 V/div |
Horizontale schaal | 5,0 ns/div - 100 s/div |
Meetparameters (verticaal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms |
Meetparameters (horizontaal) | Period, Freq, +Wid, -Wid, Rise time, Fall time, +Dut, -Dut, Delay |
Display | 7" 800 x 480 LCD |
Connectiviteit | USB (Host/Device) | Eleshop geluidsrating | ★ ★ ★ ★ ★ |
Afmetingen | 301 x 152 x 70 mm |
Gewicht | 1,10 kg |
Accessoires
De Owon SDS1022 oscilloscoop wordt geleverd met:
- USB-kabel
- Netsnoer
- 1 set passieve probes 100MHz (i.e. 2 probes)
- Probe configuratie tool
- Software (download)
Plus en minpunten
- Fanless
- Competitief geprijsd
- Bevat USB-ingang
- Kleinere bandbreedte
- Kleinere sample rate
Downloads
SDS1022 Datasheet |
(1.24 MB) | Download |
SDS1022 User Manual |
(1.67 MB) | Download |
Owon SDS1000 series manual |
(1.37 MB) | Download |
