229

Normaal: € 249,00

Nu: Incl. 21% BTW: € 229,00 Excl. BTW: € 189,26

In voorraad
  • Voor 23:59 besteld, morgen verzonden
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE001875

Details

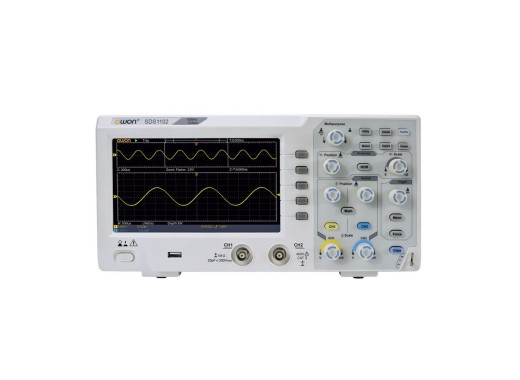

De Owon SDS1102 is een scherp geprijsde oscilloscoop met een sample rate van 1 GSa/s en een bandbreedte van 100 MHz. Verder heeft u met deze oscilloscoop 2 kanalen tot uw beschikking en is het mogelijk om 10 K punten per meting op te slaan. Er is een USB-aansluiting aan de achterzijde voor het exporteren van meetresultaten naar de PC, en een USB-aansluiting aan de voorzijde voor het exporteren naar een USB-geheugenstick.

Model overzicht

De modellen in de SDS1000 serie verschillen vooral in de bandbreedte en de kanalen. De belangrijkste specificaties zijn weergegeven in de tabel hieronder.

Model SDS1022 SDS1102 SDS1104 SDS1202
Kanalen 2 2 4 2
Bandbreedte 20 MHz 100 MHz 100 MHz 200 MHz
Sample rate 100 MSa/s 1 GSa/s 1 GSa/s 1 GSa/s
Prijs 179 Incl. BTW: € 179,00 Excl. BTW: € 147,93 229 Normaal: € 249,00 Nu: Incl. BTW: € 229,00 Excl. BTW: € 189,26 339 Incl. BTW: € 339,00 Excl. BTW: € 280,17 299 Incl. BTW: € 299,00 Excl. BTW: € 247,11

Specificaties

Geheugendiepte 10 Kpts
Rise time ≤3.5 ns
Trigger types Edge, Video
Verticale resolutie 8 bits
Verticale schaal 5 mV/div - 5 V/div
Horizontale schaal 2.0 ns/div ~ 100 s/div
Meetparameters (verticaal) Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms,
Meetparameters (horizontaal) Period, Freq, +Wid, -Wid, Rise time, Fall time, +Dut, -Dut, Delay
Display 7" 800x480 TFT LCD
Connectiviteit USB (Host/Device)
Afmetingen 301 x 152 x 70 mm
Gewicht 1.1 kg

Accessoires

De Owon SDS1102 oscilloscoop wordt geleverd met:

  • USB kabel
  • Handleiding
  • Netsnoer
  • 1 set passieve probes 100MHz (dus 2 probes)
  • Probe configuratie tool
  • CD met software

Plus en minpunten

  • Uitstekende prijs-kwaliteitverhouding
  • Compact formaat
  • Slechts 10k geheugendiepte

Downloads

Vergelijkbare producten

Owon-draagtas voor de XDS- en SDS-series
19.95 Incl. 21% BTW: € 19,95 Excl. BTW: € 16,49
Siglent SDS1202X-E oscilloscoop
410.19 Incl. 21% BTW: € 410,19 Excl. BTW: € 339,00

Nieuwste reviews

Schrijf zelf een review

Lees alle reviews (9)

Review door Harry Galgenbeld
Geplaatst op 04-03-2021
Fijne scoop, sneller binnen dan verwacht. Heel goed voorgelicht. Voldoet aan de verwachting.
Hele fijne shop.
Review door JJG Verveer
Geplaatst op 07-01-2021
ik gebruik dit instrument nu 2 jaar , zeer tevreden , de enige tip die ik geven kan is een klap ferriet kraal voor 5mm kabel om de probe kabel , ongeveer 1cm van de BNC plug . De kabels lekken nog al en geven veel overspraak , met deze kralen is dat ongeveer 85% minder .
Review door M. Wapstra
Geplaatst op 30-11-2020
Dit is mijn eerste kennismaking met een digitale scoop.Heel verrast over het gebruiksgemak en geen absoluut geen spijt van deze keuze.enige minpunt is het 220snoer.had die liever haaks naar achter gezien de opstelling bij mij.maar dankzij de kringloop is dat ook geregeld.Snelle probleemloze levering.
Review door Hein B
Geplaatst op 26-04-2020
Na unboxing meteen aangesloten, en ......... er gebeurt helemaal niets. Geen beeld, geen controle lamje (bij <run>). Een paar keer geprobeerd om opnieuw te starten. Nog steeds niets. Toch zag ik even het controle lamje oplichten toen ik de scope weer uit wilde doen.
En ja hoor, de power kabel kon niet goed in het apparaat en na een aantal keren ben ik er mee gestopt. De scope viel elke keer weer uit. Ik wilde ook niet zo hard op het contact duwen om te voorkomen dat ik met power cable en al alles naar binnen zou drukken. Ik heb vervolgens een power cable van een oude printer afgehaald en voila ..... alles werkte fantastisch. Ik heb mijzelf, Owon en Eleshop weer een hoop ellende bespaard, Verder was alleen het kleine schroevendraaiertje krom, maar alla, daar zit ik niet zo mee.
Met deze oscilloscope ben ik heel blij. Interessante mogelijkheden, 100 MHz bandbreedte, alleen de trigger mogelijkheden zijn nogal beperkt. Maar alles bij elkaar veel "value for money".
Review door f vd laan
Geplaatst op 20-09-2019
Nog niet helemaal uitgetest maar ziet er goed uit.
De beide kanalen kunnen niet apart getriggerd worden, of ik heb het niet gevonden. dit komt echter in praktijk eigenlijk niet voor.
De CD (PC) zal ik nooit gebruiken maar installeert zich wel op Linux (Mint 19 [Wine]) echter nog niet getest.
Review door Peter Baltus
Geplaatst op 23-07-2019
De oscilloscoop werkt uitstekend, heeft een uitstekend en ruim scherm en heeft veel functies en een bandbreedte die ik pas bij veel duurdere apparaten had verwacht. De bediening is eenvoudig en handig ondanks de vele functies. Het apparaat voelt degelijk aan ondanks dat het erg licht is.
De resolutie van de ADCs en van het scherm zijn beperkt (8 bits) maar ruim voldoende voor de meeste toepassingen. De persistentie optie werkt maar is erg basis (geen langzaam vervagende/vergrijzende traces maar abrupt verdwijnende trace met dezelfde kleur & helderheid als origineel), maar persistentie is een feature dat ik toch al niet had verwacht voor een basismodel.
Door de combinatie van vriendelijke prijs, goede kwaliteit, uitgebreide mogelijkheden en eenvoudige interface kan ik dit apparaat zeker aanbevelen als goedkope basis oscilloscoop.
De bestelling en levering via eleshop verliep (zoals vorige keren) snel en perfect, mijn complimenten!
Review door jjg verveer
Geplaatst op 30-03-2019
Net instrument , bij sinus signaal ( en probe op 10x ) nagenoeg vlak tot 120MHz , maar vergeet niet de preset toets te gebruiken .
Mooi groot helder scherm . Helaas geen draagtasje . De power kabel zou wat dunner kunnen zijn voor die 15 Watt .
Leuke prijs .
Review door H.C.M van den Heuvel
Geplaatst op 11-02-2019
Fijne en eenvoudig te bedienen scoop met helder display , ruimschoots voldoende voor mij , had deze veel eerder moeten aanschaffen.
Snel geleverd en goede shop.
Kom zeker terug voor nog een aankoop.
Review door Jan
Geplaatst op 06-02-2019
Al eerder spullen bij Eleshop gekocht. Prima webshop, mooie spullen en zeer schappelijke prijzen. Laatste aanwinst voor mij is de Owon SDS1102. Wat een aangename verrassing! Dit apparaat is een goede review waard. Mooi degelijk en prima prijs-kwaliteit verhouding. Veel scoop voor je geld!
