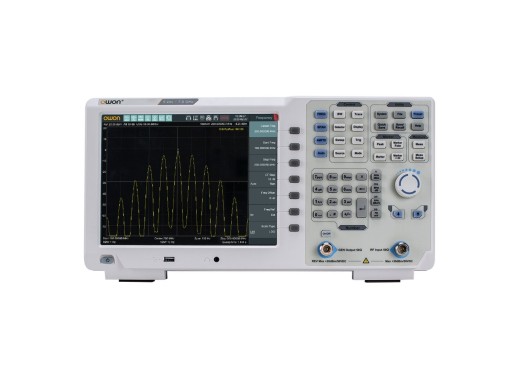

Owon XSA1075P-TG-LF spectrum analyser
Details
De Owon XSA1075P-TG-LF is een spectrum analyser met een bandbreedte van 10Hz tot 7,5GHz en een tracking generator, wat zorgt voor een uitstekende prijs-kwaliteitverhouding. Het frequentiebereik maakt deze spectrum analyser geschikt voor zowel hoog- als laagfrequente toepassingen. De tracking generator kan een uitgangsfrequentie van 100kHz tot 7,5GHz genereren. Deze spectrum analyser heeft een groot 10,4-inch touchscreen-LCD en beschikt over geavanceerde meetfuncties. Het minimale ruisniveau van deze spectrum analyser is -140dBm/Hz en -160dBm/Hz wanneer de ingebouwde voorversterker is ingeschakeld. Daarnaast is het vermogen van dit signaal instelbaar van -30dBm tot 0dBm. Verder beschikken alle spectrum analysers binnen de XSA1000P-serie standaard over een Pass/Fail-functie, een EMI pre-compliance-testfunctie en een waterfall plot-functie.
Modeloverzicht
| Model | Bandbreedte | Tracking generator | Prijs |
| XSA1015P-TG | 9 kHz - 1,5 GHz | 100 kHz - 1,5 GHz | |
| XSA1015P-TG-LF | 10 Hz - 1,5 GHz | 100 kHz - 1,5 GHz | |
| XSA1032P-TG | 9 kHz - 3,2 GHz | 100 kHz - 3,2 GHz | |
| XSA1036P-TG | 9 kHz - 3,6 GHz | 100 kHz - 3,6 GHz | |
| XSA1036P-TG-LF | 10 Hz - 3,6 GHz | 100 kHz - 3,6 GHz | |
| XSA1075P-TG | 9 kHz - 7,5 GHz | 100 kHz - 7,5 GHz | |
| XSA1075P-TG-LF | 10 Hz - 7,5 GHz | 100 kHz - 7,5 GHz |
Specificaties
| RBW | 1 Hz - 1 MHz |
| Resolutie | 1 Hz |
| Ruisniveau | ≤ -140 dBm/Hz, met voorversterker ingeschakeld ≤ -160 dBm/Hz |
| Faseruis (bij 10 kHz offset) | < -106 dBc / Hz |
| Interceptpunt van de derde orde (IP3) | +13 dBm |
| Max. ingangsspanning | 50 V DC |
| Max. ingangsvermogen | 30 dBm gemiddeld continu vermogen |
| Amplitudeweergave | Log: 1 dB - 255 dB, 5 divisies Lineair: 0 - 100%, 5 divisies |
| Tracking generator | 100 kHz - 7,5 GHz, -30 dBm - 0 dBm |
| Interfaces | USB host, USB device, LAN, koptelefoonaansluiting, HDMI |
| Display | 10,4" LCD (1024x768) |
| Afmetingen | 375 x 185 x 120 mm |
| Gewicht | 5 kg |
Accessoires
De Owon XSA1075P-TG-LF wordt standaard geleverd met:
- 1x Netsnoer
Plus en minpunten
- Ondersteunt lage frequenties
- De trackinggenerator start pas vanaf 100 kHz
