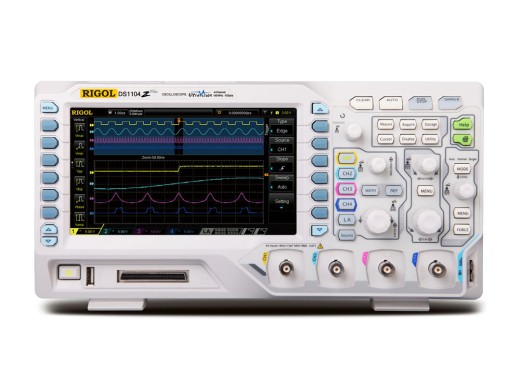

Rigol DS1104Z+ oscilloscoop
Details
De Rigol DS1104Z+ oscilloscoop is de 100MHz versie in de DS1000Z serie oscilloscopen. Ze beschikken over 4 kanalen en zijn van zeer hoge kwaliteit, vergelijkbaar met de kwaliteit van Keysight en Tektronix oscilloscopen. Alle oscilloscopen in deze serie hebben een sample rate tot 1 GS/s, een geheugen van 12 Miljoen punten, en een duidelijk afleesbaar 7" LCD scherm.
Deze oscilloscopen kunnen via USB op de pc worden aangesloten voor het overzetten van meetresultaten. Bovendien kunnen meetresultaten ook op USB-geheugenstick worden opgeslagen via de USB poort aan de voorkant. Met een 30000 wfm/s refresh rate kunnen met DS1000Z-serie oscilloscopen signalen snel worden geanalyseerd en kunnen eventuele problemen in het signaal worden gevonden.
Modelnummers eindigend op een "S" zijn identiek aan de "S"-loze modellen, maar zijn daarnaast uitgerust met een 2-kanaals, 25 MHz functiegenerator.
Update: De DS1000Z oscilloscopen bieden sinds kort door een software-update een betere FFT functionaliteit. Hierdoor kan de FFT niet meer alleen berekend worden op basis van de punten die op het scherm weergegeven worden, maar worden 16 k punten uit het geheugen hiervoor gebruikt. Hierdoor wordt de FFT preciezer.
Kenniscentrum
In februari 2016 hebben wij een artikel toegevoegd aan het kenniscentrum waarin we budget 4 kanaals-oscilloscopen vergelijken. Hierin vergelijken wij de DS1054Z met een alternatief van GW Instek.
Modeloverzicht
De voornaamste specificatie verschillen tussen de verschillende oscilloscopen in de DS1000Z serie zijn de bandbreedte en de aanwezigheid van een functiegenerator. De modellen met een plus erachter kunnen omgezet worden in MSO versies. Hiervoor moet u ook de RPL1116 optie kopen.
De belangrijkste verschillen staan hieronder in een tabel::
| Model | Bandbreedte | Digitale kanalen | Functiegenerator | Prijs |
| DS1054Z | 50 MHz | nee | nee | |
| DS1074Z+ | 70 MHz | Upgradebaar | nee | |
| DS1074Z-S+ | 70 MHz | Upgradebaar | ja | |
| DS1104Z+ | 100 MHz | Upgradebaar | nee | |
| DS1104Z-S+ | 100 MHz | Upgradebaar | ja |
Specificaties
Onderstaande specificaties gelden voor alle modellen in de Rigol DS1000Z-serie, tenzij anders aangegeven.
| Geheugen | 12Mpts (gedeeld door aantal kanalen). |
| Sample rate | 250 MS/s (4 kanalen actief), 500 MS/s (2 kanalen actief) 1 GS/s (1 kanaal actief) |
| Display | 7" TFT, 800x480 pixels 160,000 kleuren |
| Ingangsimpedantie | 1 MΩ |
| Kanalen | 4 |
| Horizontale schaal (input) |
5 ns/div - 50s/div |
| Verticale schaal (input) |
1 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 100Vpk |
| Rise time | DS1104Z: 3.5 ns DS1074Z: 5 ns |
| Probe ondersteuning | 0.1x - 1000x |
| Kanalen | 4 |
| Gemeten ruiswaarde | 1 mVpp (bij 100ms,1mV/div, record length: 3Mpts) |
| Connectiviteit | USB 2.0 type A, USB 2.0 type B, LAN |
| Gewicht (zonder doos) | 3.2 Kg |
| Afmetingen | 313 x 161 x 122 mm |
Specificaties Functiegenerator (Alleen S-modellen)
| Sample rate |
200 MS/s |
| Verticale resolutie | 14 bits |
| Kanalen | 2 |
| Maximale frequentie | 25 MHz |
Accessoires
Oscilloscopen uit de DS1000Z serie worden standaard geleverd met:
- 4 passieve probes (150 MHz , type PVP3150)
- USB data kabel
- Netsnoer
Opties
Er zijn 4 softwareopties leverbaar die u kunt bestellen als ze niet al geïnstalleerd zijn op de oscilloscoop. U kunt één of meerdere opties als apart product toevoegen aan uw winkelmandje. Dit doet u door op de link naar de productpagina van de optie te gaan, en daar op de bestelknop te klikken. U kunt meerdere opties bestellen. Als u de scoop nu nieuw bestelt zijn deze opties allemaal al aanwezig op het apparaat.
De mogelijke opties:
| Omschrijving | Prijs |
| Geheugenuitbreiding naar 24 Mpts | |
| Advanced Trigger optie | |
| Protocoldecodering (RS232, I²C, SPI) optie | |
| Record Module |
Downloads
| DS1000Z user manual |
 (3.82 MB) |
Download |
| DS1000Z datasheet |
(6.47 MB) |
Download |
