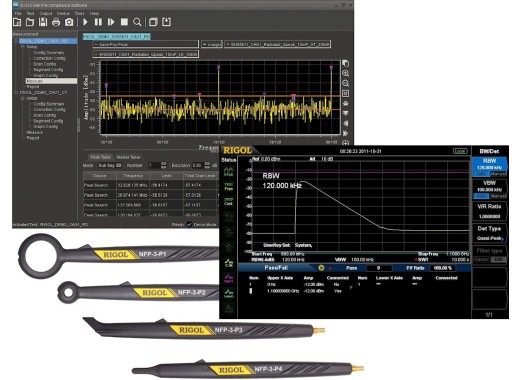

Rigol DSA800 EMI pre-compliance bundel
Details
Nu met een scherpe kortingsprijs! Deze actie is geldig tot 31 december 2022.
Elk elektronisch apparaat dat op de markt komt moet voldoen aan bepaalde 'EMC-richtlijnen'. Deze richtlijnen hebben betrekking op de mate waarin het te testen apparaat elektromagnetisch interfereert met andere apparaten. Deze bundel bevat de onderdelen die nodig zijn om met je DSA800 spectrum analyser zelf EMI pre-compliance testen uit te voeren. De bundel bestaat uit 3 delen die hier onder apart beschreven zullen worden.
EMI-DSA800
De EMI-DSA800 is een functie uitbreiding voor je spectrum analyser die met een software key toegevoegd kan worden. Met deze uitbreiding worden een EMI-filter, Quasi-Peak detector en EMI resolution bandwidth functies toegevoegd aan je DSA800 serie spectrum analyser.
NFP-3 (Near Field Probe Kit)
Deze set bestaat uit vier verschillende probes die, in samenwerking met een spectrum analyser, gebruikt kunnen worden om bronnen van electromagnetic interference te helpen identificeren. De probes hebben een frequentiebereik van 30 MHz tot 3 GHz en hebben een minimale resolutie van 2 mm. Verder zijn de probes elektrisch geïsoleerd om kortsluiting van stroomkringen te voorkomen en zijn ze dun wat het gemakkelijk maakt om ook in krappe ruimtes van uw ontwerp metingen te doen. De kit bevat ook een BNC naar N-type adapter waarmee de probes aan je spectrum analyser verbonden kunnen worden.
S1210 EMI pre-compliance software
Met deze software kan je EMI testen vanaf een PC uitvoeren, opnemen, automatiseren en rapporteren. De software bestuurt rechtstreeks de DSA800 spectrum analyser en bevat ook correctie factoren voor andere antennes, PreAmplifiers, LISN's, Attenuators, Kabels etc. De live testen kunnen in real-time vergeleken worden met een vooraf geïmporteerde of zelf gemaakte limiet om zo te kijken of de metingen voldoen aan deze vooraf vastgestelde vereisten. Ook is het mogelijk om testen te automatiseren met afzonderlijke pre- en final-scan instellingen of een volledig testplan te doorlopen.
Specificaties
| EMI-DSA800: | |
| Functies | EMI-filter Quasi-Peak detector EMI resolution bandwidths |
| EMI resolution bandwidths | 120 kHz 9 kHz 200 Hz |
| NFP-3: | |
| Bandwidth | 30 MHz tot 3 GHz |
| Probes | 2x Near field probe loops One-Line probe Point Probe |
| Adapter | BNC-to-N-type |
Downloads
| EMI measurement with Rigol S1210 |  (628.8 KB) | Download |
| Rigol DSA800 series manual | (4.98 MB) | Download |
