Werkt goed. Maar wat na 1 minuut opviel was de EMC-storing van de voeding, een paar Ferrite clamps om de kabels kan geen kwaad.
Dit was met een kleine logper antenne 1-7GHz en 10cm blauwe coax, daar kan geen 0-30MHz uitkomen maar er zit een 50Ohm afsluit weerstand aan het einde van de lijn dus het hele koper patroon pikt dit op en wordt sterk als je de voeding er bij houd.
Wel de ventilator op 100% gezet, het is 26°C. Maar voor de rest werkt het allemaal als verwacht, ben een N9020A gewend. Ik hoop wel dat er nog wat sw updates komen.

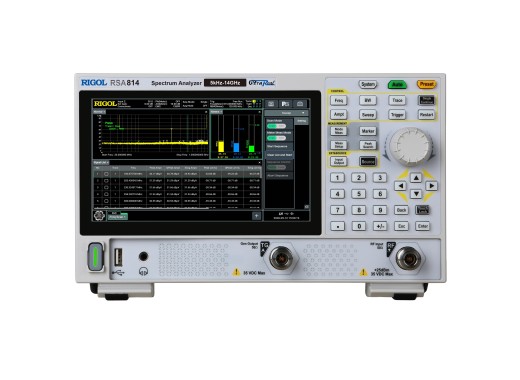

Rigol RSA814 spectrum analyser
Details
De Rigol RSA814 is een compacte, realtime spectrum analyser voor metingen in het lab, in het onderwijs en in de productie. Met een bandbreedte van 5kHz tot 14,0GHz biedt deze analyser een breed RF-meetbereik egen een toegankelijke prijs, ook geschikt voor toepassingen waarbij signalen op lagere frequenties geïnspecteerd moeten worden. In tegenstelling tot een eenvoudige sweep-analyser beschikt de RSA814 over 40MHz realtimebandbreedte, waarmee kortdurende of intermitterende signalen worden vastgelegd die anders gemist zouden worden. Dit maakt de analyser bij uitstek geschikt voor taken zoals RF-foutopsporing, testen van draadloze apparaten, productiecontroles en algemene elektronica-foutopsporing. Daarnaast beschikt de analyser over een ingebouwde trackinggenerator met een frequentiebereik van 100kHz tot 14,0GHz.
De RSA814 biedt een breed RBW-bereik van 1Hz tot 10MHz, wat zowel metingen met hoge frequentieresolutie als breedbandmetingen ondersteunt. Het apparaat is uitgerust met LAN-, USB- en HDMI-interfaces en is SCPI-compatibel, waardoor integratie in geautomatiseerde testopstellingen eenvoudig verloopt. Ten slotte beschikt de spectrum analyser over een intuïtief 7-inch touchscreendisplay.
Daarnaast biedt de RSA800-serie een reeks software-opties waarmee de spectrum analyser uitgebreid kunnen worden. Voor meer informatie of hulp bij het kiezen van opties, neem contact met ons op.
Modeloverzicht
| Model | RSA804 | RSA808 | RSA814 |
|---|---|---|---|
| Bandbreedte | 5 kHz - 4,5 GHz | 5 kHz - 8,5 GHz | 5 kHz - 14,0 GHz |
| Prijs |
Specificaties
| Bandbreedte | 5 kHz - 14,0 GHz |
| RBW | 1 Hz - 10 MHz |
| DANL | -168 dBm/Hz |
| Amplitudenauwkeurigheid | < 0,3 dB |
| Faseruis | < -112 dBc/Hz (typ.) |
| Trackinggenerator | Ja |
| Interfaces | USB host/device, LAN, HDMI |
| Scherm | 7" HD touchscreen (1024x600) |
| Afmetingen | 265,35 x 161,75 x 77,38 mm |
| Gewicht | 1,9 kg |
Opties
| RSA800-ADM | Softwareoptie voor analoge demodulatie | |
| RSA800-EMI | Softwareoptie voor EMI-metingen | |
| RSA800-VSA | Softwareoptie voor vectorsignaalanalyse | |
| RSA800-AMK | Geavanceerde meetkit | |
| RSA800-PNOISE | Softwareoptie voor faseruismetingen |
Voor meer informatie, neem contact met ons op.
Accessoires
De RSA814 wordt standaard geleverd met:
- USB-C-voeding
Plus en minpunten
- Breed frequentiebereik
- 10 MHz RBW
- Ingebouwde trackinggenerator
- Lage DANL
- Laag ruisniveau
Downloads
| Rigol_RSA800_datasheet_EN |  (727.99 KB) | Download |
| RSA800 QuickGuide | (2.13 MB) | Download |
