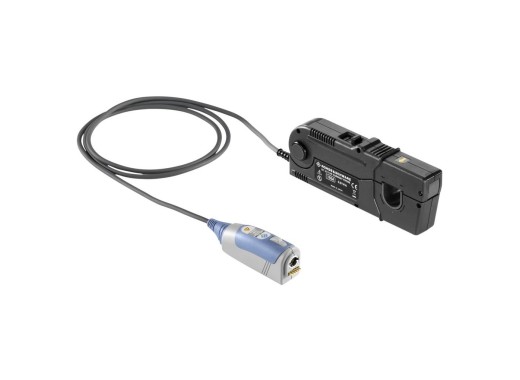

Rohde & Schwarz RT-ZC10B current probe
Details
De Rohde & Schwarz RT-ZC10B is een AC/DC current probe waarmee gebruikers stroommetingen tot 1000A kunnen uitvoeren zonder de elektrische stroomkring te onderbreken. De current probe heeft een bandbreedte tot 10MHz en een bekopening van 20mm. Daarnaast kan de probe direct worden aangesloten op elk basisstation van Rohde & Schwarz dat compatibel is met deze interface en dat ook gevoed wordt via de aansluiting.
Modeloverzicht
Wij bieden verschillende probes van Rohde & Schwarz aan, die verschillen in bandbreedte, maximale stroom, resolutie en bekopening:
| Model | Bandbreedte | Max. stroom | Resolutie | Bekopening | Prijs |
|---|---|---|---|---|---|
| RT-ZC02 | 20 kHz | 1000 A (RMS) 100 A (RMS) | 0.001 V/A 0.01 V/A | 32 mm | |
| RT-ZC03 | 100 kHz | 20 A (RMS) | 0.1 V/A | 25 mm | |
| RT-ZC05B | 2 MHz | 500 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC10 | 10 MHz | 150 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC10B | 10 MHz | 150 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC15B | 50 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC20 | 100 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC20B | 100 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC30 | 120 MHz | 5 A (RMS) | 1 V/A | 5 mm | |
| RT-ZC31 | 120 MHz | 30 A (RMS) 5 A (RMS) 0.5 A (RMS) | 0.1 V/A 1 V/A 10 V/A | 5 mm |
Specificaties
| Rise time | 35 ns |
| Voeding | Rohde & Schwarz probe interface |
| Interface | Rohde & Schwarz probe interface |
Downloads
| Rohde & Schwarz RT-Zxx - Datasheet |  (1.8 MB) | Download |
| RT-ZC10B - User manual | (2.22 MB) | Download |
