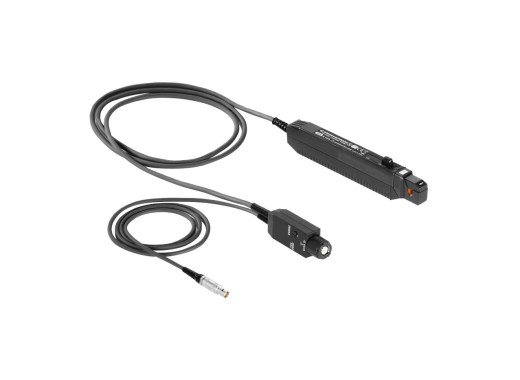

Rohde & Schwarz RT-ZC20B current probe
Details
De Rohde & Schwarz RT-ZC20B is een AC/DC current probe waarmee de gebruiker stroommetingen tot 30A kan uitvoeren zonder de elektrische circuit te onderbreken. Het heeft een bandbreedte tot 100MHz en een bekopening van 20mm. Daarnaast kan de probe direct worden aangesloten op elk Rohde & Schwarz basisunit via een de aansluiting, de probe wordt ook gevoed via deze aansluiting.
Modeloverzicht
Wij bieden verschillende probes van Rohde & Schwarz aan, die verschillen in bandbreedte, maximale stroom, resolutie en bekopening:
| Model | Bandbreedte | Max. stroom | Resolutie | Bekopening | Prijs |
|---|---|---|---|---|---|
| RT-ZC02 | 20 kHz | 1000 A (RMS) 100 A (RMS) | 0.001 V/A 0.01 V/A | 32 mm | |
| RT-ZC03 | 100 kHz | 20 A (RMS) | 0.1 V/A | 25 mm | |
| RT-ZC05B | 2 MHz | 500 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC10 | 10 MHz | 150 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC10B | 10 MHz | 150 A (RMS) | 0.01 V/A | 20 mm | |
| RT-ZC15B | 50 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC20 | 100 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC20B | 100 MHz | 30 A (RMS) | 0.1 V/A | 5 mm | |
| RT-ZC30 | 120 MHz | 5 A (RMS) | 1 V/A | 5 mm | |
| RT-ZC31 | 120 MHz | 30 A (RMS) 5 A (RMS) 0.5 A (RMS) | 0.1 V/A 1 V/A 10 V/A | 5 mm |
Specificaties
| Rise time | 3,5 ns |
| Bek opening | 20 mm |
| Voeding | Rohde & Schwarz probe interface |
| Interface | Rohde & Schwarz probe interface |
Downloads
| RT-ZC20B - User manual |  (2.16 MB) | Download |
| Rohde & Schwarz RT-Zxx - Datasheet | (1.8 MB) | Download |
