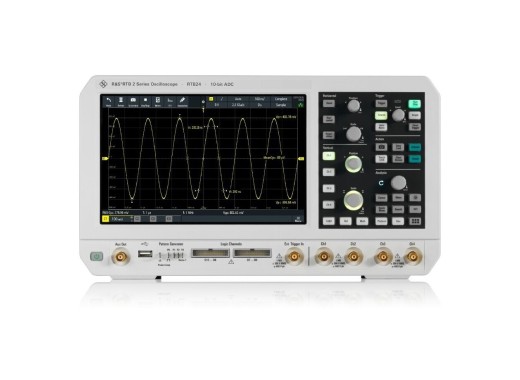

Rohde & Schwarz RTB24 oscilloscoop
Details
De Rohde & Schwarz RTB24 is een 10-bit digitale oscilloscoop uit de RTB2-serie. Deze oscilloscoop heeft 4 kanalen met een bandbreedte van 70MHz. De RTB2-serie biedt een sensitiviteit van 1mV/div, een sample rate van 2,5GSa/s en een geheugendiepte van 20Mpts. De oscilloscopen zijn uitgerust met een 10-bit A/D-converter, wat zorgt voor een viervoudige verbetering in signaalweergave ten opzichte van de standaard 8-bit A/D-converters in vergelijkbare modellen. Daarnaast is de RTB24 voorzien van een groot 10,1” capacitief touchscreen met intuïtieve bediening. Tot slot wordt de RTB2-serie standaard geleverd met de B6-functiegenerator optie, die waveforms tot 50Mbit/s kan genereren, ideaal voor educatieve toepassingen en hardwareprototyping, en de K15-optie, waarmee gebruikers waveform geschiedenis kunnen bekijken en het oscilloscoopgeheugen kunnen segmenteren. Hierdoor wordt een standaard waveform capture rate tot 100.000wfm/s mogelijk.
Standaard hebben deze oscilloscopen een bandbreedte van 70MHz, welke verder kan worden uitgebreid tot 100, 200, of 300MHz. Bekijk onderstaande bandbreedte upgrades voor meer informatie over deze uitbreidingen. Andere opties kunnen worden bekeken onder aan de de pagina.
Eleshop biedt ook de RTB2-BNDL bundel aan, welke wordt geleverd met de RTB24, de RTB-B243 300MHz upgrade en de RTB2-PK1 applicatie bundel.
Modeloverzicht
| Model | RTB22 | RTB24 |
| Kanalen | 2 | 4 |
| Prijs |
Specificaties
| Bandbreedte | 70 MHz |
| Geheugendiepte | 20 Mpts |
| Sample rate | 2.5 GS/s |
| Waveform capture rate | 50,000 wfm/s |
| Verticale resolutie | 10 bits |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 1 ns/div - 500 s/div |
| Interfaces | USB Host, USB Device, LAN |
| Display | 10.1" capacitief touchscreen (1280 x 800 pixels) |
| Afmetingen | 390 x 220 x 152 mm |
| Gewicht | 2.5 kg |
Accessoires
De Rohde & Schwarz RTB24 oscilloscoop wordt geleverd met:
- Netsnoer
- 4x Rohde & Schwarz RT-ZP03S passieve probe
Bandbreedte upgrades
Er zijn 3 opties voor het uitbreiden van de bandbreedte. Door te klikken op de code van een optie wordt je doorgestuurd naar de pagina waar je de optie kunt bestellen.
| Model | RTB22 | RTB24 |
| 100 MHz | RTB-B221 | RTB-B241 |
| 200 MHz | RTB-B222 | RTB-B242 |
| 300 MHz | RTB-B223 | RTB-B243 |
Opties
Extra optionele software functies zijn beschikbaar voor deze oscilloscopen. Een aantal opties worden genoemd in onderstaande tabel. Door op de code van de optie te klikken wordt je doorgestuurd naar de pagina waar je de optie kunt bestellen. Andere opties nodig? Neem gerust contact op.
| RTB-K1 | Deze optie maakt I2C en SPI trigger en decodeer functionaliteit mogelijk. |
| RTB-K2 | Deze optie maakt UART/RS-232/RS-422/RS485 trigger en decodeer functionaliteit mogelijk. |
| RTB-K3 | Deze optie maakt CAN/LIN trigger and decodeer functionaliteit mogelijk. |
| RTB-K36 | Deze optie maakt het mogelijk voor de RTB2 oscilloscoop om bodeplots tot 25 MHz te maken. |
| RTB2-B1 | Deze optie is een set bestaande uit twee 300 MHz MSO logic probes. |
| RTB2-PK1 | Deze bundel optie bevat de RTB-K1, RTB-K2, RTB-K3 en RTB-K36. |
| RTB-Z1 | Deze optie is de front cover voor de oscilloscopen. |
| RTB-Z3 | Dit is een draagtas voor de oscilloscopen, welke het makkelijker en handig maakt om de oscilloscoop mee te nemen. |
