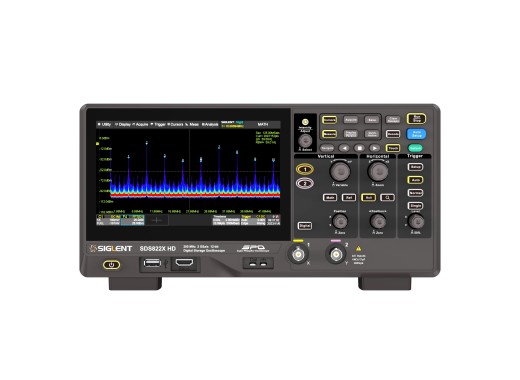

Siglent SDS822X HD oscilloscoop
Details
De Siglent SDS822X HD is een 2-kanaals oscilloscoop en de 200MHz versie in de SDS800X HD-serie. De SDS800X HD-serie heeft een 12-bits resolutie om kwantisatieonzekerheid te verminderen en daarmee signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Deze oscilloscoop heeft een eenkanaals geheugendiepte van 100Mpts en een sample rate van 2GSa/s. Verder hebben de oscilloscopen uit deze serie een 7" touchscreen display met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 500.000 golfvormen per seconde. Ook inbegrepen zijn 256-niveau intensiteitsgradatie en weergavemodi voor kleurtemperatuur. De SDS800X HD-serie omvat bodeplotanalyse, maskeringstests en optionele vermogensanalyse.
Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Bovendien hebben de oscilloscopen uit de SDS800X HD-serie een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen opleveren. Daarnaast zijn er meerdere interface-opties, zoals USB-host/apparaat naast: LAN, HDMI, Pass/Fail en trigger out. Bediening op afstand via een webbrowser is ook mogelijk dankzij de ingebouwde webserver. De SDS800X HD-serie kan worden uitgebreid met verschillende opties zoals een logic analyser en functiegenerator die je kunt vinden in de onderstaande optietabel.
Overzicht modellen
| Model | Bandbreedte | Kanalen | Geheugen | Rise time | Prijs |
|---|---|---|---|---|---|
| SDS802X HD | 70 MHz | 2 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) |
5 ns | |
| SDS804X HD | 70 MHz | 4 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) 10 Mpts (alle kanalen actief) |
5 ns | |
| SDS812X HD | 100 MHz | 2 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) |
3,5 ns | |
| SDS814X HD | 100 MHz | 4 | 50 Mpts (eenkanaals) 25 Mpts (tweekanaals) 10 Mpts (alle kanalen actief) |
3,5 ns | |
| SDS822X HD | 200 MHz | 2 | 100 Mpts (gedeeld door aantal actieve kanalen) | 1,8 ns | |
| SDS824X HD | 200 MHz | 4 | 100 Mpts (gedeeld door aantal actieve kanalen) | 1,8 ns |
Specificaties
| Sample rate | 2 GS/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 500.000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1000 s/div (70/100 MHz-modellen), 1 ns/div - 1000 s/div (200 MHz-modellen) |
| Interfaces | USB Host, USB Apparaat, LAN, Pass/Fail, Trigger Out |
| Decodering | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 7" TFT LCD touchscreen (1024 x 600) |
| Afmetingen | 312 x 151 x 132,6 mm |
| Gewicht | 2,6 kg |
Accessoires
De Siglent SDS822X HD wordt geleverd met de volgende accessoires:
- 2x PP215 probe
- Netsnoer
- 1x USB kabel
Opties
| 25 MHz functiegenerator | Deze optie voegt een USB 25 MHz functiegenerator toe aan de oscilloscoop. Op de productpagina van de functiegenerator heb je de keuze om de bijbehorende software aan te schaffen. Deze software is nodig om de functiegenerator te kunnen gebruiken. | |
| SLA1016 logic analyser (hardware-optie) | Deze 16-kanaals logic analyser maakt het mogelijk digitale signalen te analyseren. Let op: om deze optie te gebruiken is ook de SLA1016 software voor de SDS800X HD-serie optie nodig, die je ook hieronder kunt vinden. | |
| SLA1016 software voor SDS800X HD-serie | Software voor de Siglent SLA1016 logic analyser. Om deze optie te kunnen gebruiken is ook de SLA1016 logic analyser nodig, die ook hierboven te vinden is. | |
| SDS800X HD power analysis optie | Met deze software-optie kan power analysis worden toegevoegd aan de functionaliteit van de Siglent SDS800X HD serie. | |
| DF2001A deskew fixture | Deze optie wordt gebruikt voor fasekalibratie van voltage- en current probes, wat resulteert in nauwkeurigere vermogensanalyses. |
Plus en minpunten
- 12-bits resolutie
- Hoge samplefrequentie en geheugendiepte
- Optionele functiegenerator & andere opties
- CAN- & LIN-decodering
- Bode-plots
Downloads
| SDS800X HD datasheet |
 (2.09 MB) |
Download |
| SDS800X HD user manual |
(13.39 MB) |
Download |
| SDS800X HD programming guide |
(9.41 MB) |
Download |
