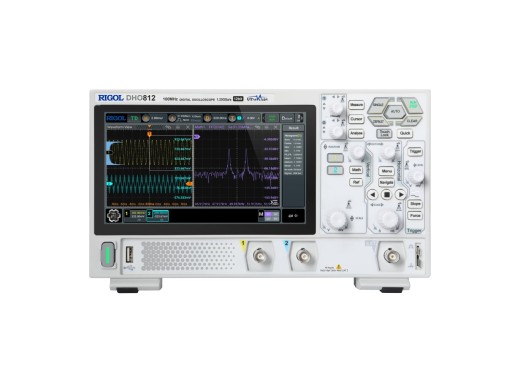

Rigol DHO812 oscilloscoop
Details
De Rigol DHO812 is een 2-kanaals oscilloscoop en de 100 MHz versie in de DHO800 serie. De DHO812 heeft een 12-bit resolutie om kwantisatieonzekerheid te verminderen en daarmee de signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Verder hebben de oscilloscopen uit deze serie een 7" touchscreen fosforsdisplay met een resolutie van 1024 x 600 pixels en een hoge opnamesnelheid van 1.000.000 golfvormen per seconde. Deze oscilloscoop heeft ook een DC gain nauwkeurigheid van 1% en een sample rate van 1,25 GSa/s. Bovendien zijn er meerdere interface-opties, zoals USB host/device naast: LAN, HDMI, Pass/Fail en trigger out. Een groot aantal frames met gegevens kan worden opgeslagen voor verdere analyse. Daarnaast hebben de DHO800-serie oscilloscopen een ultralage ruisvloer, waardoor metingen aan zeer kleine signalen mogelijk zijn en zeer zuivere signalen worden verkregen.
De DHO800-serie oscilloscopen worden gevoed via hun USB-C poort, wat meerdere voordelen biedt ten opzichte van traditionelere voedingsmodi. Een draagbare voedingsbron kan worden gebruikt om de oscilloscoop van stroom te voorzien, waardoor de oscilloscoop overal kan worden gebruikt. Het gewicht is ook lager en de afmetingen zijn compacter door het weglaten van een interne voeding. Standaard monitorbevestigingspunten maken het mogelijk deze oscilloscoop op een standaard monitor te installeren, wat ruimte op het bureau kan besparen en meer bewegingsvrijheid geeft.
Modeloverzicht
| Model | DHO802 | DHO804 | DHO812 | DHO814 |
|---|---|---|---|---|
| Bandbreedte | 70 MHz | 70 MHz | 100 MHz | 100 MHz |
| Kanalen | 2 | 4 | 2 | 4 |
| Prijs |
DHO800 & DHO900 serie vergelijking
| Model | Rigol DHO800 serie | Rigol DHO900 serie |
|---|---|---|
| Bandbreedte | 70 / 100 MHz | 125 / 250 MHz |
| Kanalen | 2 of 4 kanalen | 4 analoge + 16 digitale kanalen |
| Geheugendiepte | 25 Mpts (één kanaal) | 50 Mpts (één kanaal) |
| Rise time | ≤5 ns / ≤3,5 ns | ≤2,8 ns / ≤1,4 ns |
| Verticale schaal | 500 µV/div - 10 V/div | 200 µV/div - 10 V/div |
| Horizontale schaal | 5 ns/div - 500 s/div | 2 ns/div - 500 s/div |
| Arbitraire functiegenerator | Nee |
Ja voor -S modellen |
| Logic analyser | Nee |
Ja |
Specificaties
| Sample rate | 1,25 GSa/s (gedeeld door aantal actieve kanalen) |
| Waveform capture rate | 1.000.000 wfms/s |
| Verticale resolutie | 12 bits |
| Interne opslag | 8 GB |
| Interfaces | LAN, HDMI, USB Host, USB Apparaat, HDMI, Pass/fail, Trigger out |
| Opties voor decodering | I2C, SPI, UART/RS232 |
| Display | 7" multi-touch display (1024x600) |
| Vereist uitgangsvermogen | 12 V, 4 A. 48 W |
| Vermogensstandaard | PD2.0 / PD3.0 |
| Eleshop geluidsproductie rating | ★ ★ ★ ★ |
| Afmetingen | 265,35 x 161,75 x 77,38 mm |
| Gewicht | 1,78 kg |
Accessoires
De Rigol DHO812 wordt geleverd met de volgende accessoires:
- 2x probe
- Netsnoer
- Banaanstekker aardingskabel
Plus en minpunten
- De USB-C poort maakt draagbare stroomvoorziening mogelijk
- 12-bits resolutie
- HDMI-uitgang
- Lichtgewicht
- Knoppen zitten dicht op elkaar vanwege de kleine vormfactor
Downloads
| Rigol DHO800 series datasheet |  (8.81 MB) | Download |
| DHO800 series user manual | (5.91 MB) | Download |
