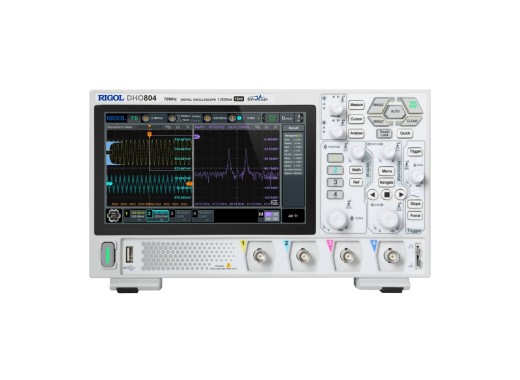

Rigol DHO804 oscilloscoop

Voor een - binnenkort verder uit te breiden - onderzoek naar de extreem kleine elektrische signalen in planten - genaamd The Threaded Tree-, heb ik achter elkaar twee Rigol oscilloscopen DHO804 bij Eleshop gekocht. De prijs voor zo'n elektronische krachtpatser is zeer laag, je kunt je niet voorstellen hoe ze die voor zo'n prijs kunnen maken. Op Youtube zijn filmpjes te zien van een "teardown", dan kun je het inwendige bestuderen, in het bijzonder in ons geval de vier ingangsversterkers voor de signalen in het mV-bereik. Het is één grote print met hoge integratie van alle functies.
Er is heel veel over te zeggen en schrijven, maar laat ik slechts enkele zaken noemen: met een toetsenbord en muis kun je de oscilloscoop besturen, aan de voorkant is een USB-aansluiting. Het besturingssysteem is Android op een ARM-processor die zeker niet volledig gebruikt wordt. Ook is er een extern geheugenkaartje (D) aan te sluiten naast muis en toetsenbord.
Overschakelen naar Android gebeurt met Win-toets plus N. Het aantal Android-toepassingen is slechts beperkt, maar daarmee kunnen bijvoorbeeld datum en tijd van de inwendig aanwezige klok worden weergegeven.
Het beeldscherm is klein en uiterst scherp maar de aansluiting van een externe monitor maakt dat weer goed.
Voor research zijn de wiskundige functies die op de vier signalen kunnen worden toegepast uiterst welkom: je hoeft niet op een aangesloten computer de FFT laten berekenen, dat kan in de oscilloscoop zelf en die resultaten van de signalen en berekeningen kunnen via de USB of LAN naar een computer worden gestuurd.
De tijdbasis van 500 s per schaaldeel geeft de mogelijkheid zeer langzame signalen te meten, bijvoorbeeld het luchtdrukverloop. De 10 ns stand zeer snelle signalen, tot ver in het MHz-bereik.
Tevens is een voltmeter en frequentieteller aan boord, die kan naar één van de vier kanalen geschakeld worden. De resultaten worden desgewenst rechts op het scherm weergegeven.
De besturing door een computer verloopt met zogenaamde SCPI-commando's. Ik heb dat nog niet volledig uitgetest maar er is geen enkele reden te veronderstellen dat dat niet goed zou werken. Met het commando :WAVE: kunnen de meetresultaten naar de computer worden overgestuurd samen met headers waarin de instellingen zijn opgenomen. Zo heb je een pakket met meetgegevens. De metingen kunnen na een ingestelde tijd (tot 10 s) worden herhaald.
De resultaten kunnen dus in het interne geheugen (C) worden geplaatst, op de externe geheugenkaart (D) of via USB of LAN naar de computer. Meetgegevens over zeer lange periodes kunnen worden opgeslagen op (D) en later uitgelezen in de computer.
Eigenaardig is dat door wijzigen in de software de oscilloscoop opeens opgewaardeerd kan worden tot een veel snellere en duurdere; de hardware blijft gewoon hetzelfde!

De ELE shop heeft het assortiment, de bestelprocedure etc. goed onder de knie. De doos was dus volledig en snel in huis ondanks de sneeuw en kou. Op de site staan al de user manual, 253 pagina's, dus ik was al een beetje voorbereid. Uitstekend verpakt, alles erbij dus snel op te stellen. Tsja ..... hoogst modern apparaat, razendsnel, hoog resolutiescherm waardoor de aanvullende info nauwelijks storend is voor je signaal beeld. De knoppen voelen degelijk en de basisfuncties heb je zo aan de gang, logisch voorhanden. De ventilator dan. Zit je in een stille omgeving dan zal hij je gaan opvallen en afhankelijk van je "gevoeligheid" irriteren. Zet je een leuk bandje op, Dave Brubeck / Forty Days, dan kan het met dit ding alleen maar een mooie dag worden. Na een intro probeer dag heb ik tenminste nog geen seconde spijt.

As usual eleshop.nl being on top of my preferred suppliers. Now to the instrument.
The DHO804 being the smallest 4 CH version is quite capable and especially for data guys with a handfull of decoding options included and good triggering. Also the recording function is excellent and allows a lot of post capture analysis without offloading data to a PC. Formfactor is really cute and with an external capable powerbank can also be used as a portable DSO. Mind you, the 4 inputs are not isolated, so by no means a replacement for a proper field scopemeter. But then, they cost usually 5 to 10x times more with less capabilities. The UltraAcquire function is confusing and does not really serve that well. I wish it was a true segmented memory. It also does not allow further setting in this mode and trying to save data will not work. As it is with Rigol give it time (long time...) to wait for the FW to mature. It can take years though. Even though I am looking for another bigger DSO I will keep it for a specific purpose. I wish though it had a Windows trigger, which I consider very usefull. The FFT is fast but the color grading in FFT trying to mimic an average on FFT is very slow. Rigol could learn a thing from Siglent here. However in my use case and what I paid for it this is a keeper. Depending on the offer get this 70MHz version or go for the 100MHz version. But surely pick the 4 CH unit. It covers most of decoding options needed for serial interface buses without going the DHO900 route (I had that too, but never liked it really).

Voor de prijs is dit een zeer uitgebreide oscilloscoop, met alles wat een hobbyist ooit nodig zal hebben. Het enige nadeel is dat de oscilloscoop vrij klein is, waardoor het touchscreen soms lastig te bedienen is.

Zeer aangename oscilloscoop om mee te werken. Goed scherm, bruikbare web-interface, en de 12-bit ADC is een mooie stap vooruit.

Enkel met de fysieke knoppen kan je niet alle functies gebruiken. Dat is jammer. Behalve via touch screen kan je ook met een USB muis het toestel bedienen.
