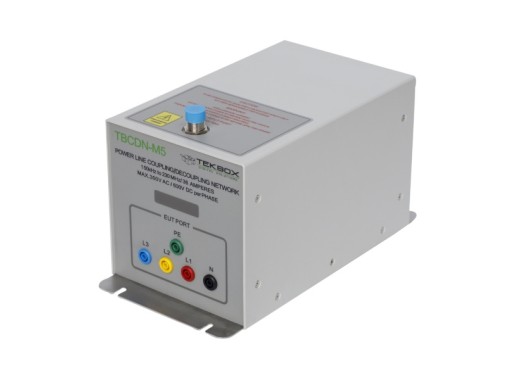

Tekbox TBCDN-M5 coupling decoupling netwerk
Details
De Tekbox TBCDN-M5 is een Coupling Decoupling Netwerk (CDN) gebruikt voor het uitvoeren van conducted immunity testen volgens IEC 61000-4-6. Verder voldoet de TBCDN-M5 aan IEC 61000-4-6 Annex D2. Het netwerk is ontworpen om common mode stoorsignalen in het frequentiebereik van 150 kHz tot 230 MHz in te voeren in niet-afgeschermde AC en DC voedingslijnen.
Modeloverzicht
| Model | TBCDN-M1 | TBCDN-M2 | TBCDN-M3 | TBCDN-M4 | TBCDN-M5 |
|---|---|---|---|---|---|
| Maximale stroomsterkte | 15 A | 36 A | 36 A | 36 A | 36 A |
| Poorten | L | L, N | L, N, PE | L1, L2, L3, PE | L1, L2, L3, N, PE |
| Prijs |
Specificaties
| Maximale voedingsspanning | 300 V AC, 600 V DC |
| Frequentiebereik | 150 kHz - 230 MHz |
| Maximaal RF-ingangsvermogen | 6,5 W CW |
| Maximale RF-ingangsspanning | 32 V |
| RF-ingangsconnector | N-female |
| EUT / AE aansluitingen | 4 mm banaan veiligheidsstekkers 4 mm slots in bplaat voor GND aansluiting |
| Afmetingen | 300 x 150 x 150 mm |
| Gewicht | 2,5 kg |
Beschikbare accessoires
De volgende accessoires kunnen worden besteld voor de TBCDN-M5:
- TekBox TBCDN-M5-AP Adapter panel met shorting bar voor M5 coupling decoupling netwerk (CDN)
- TekBox TBCDNAS-M5 CDN M5 accessoireset
- Tekbox TBCDN-50-150 50 ohm naar 150 ohm adapter
Plus en minpunten
- Zeer geschikt voor immuniteitstesten
Downloads
| TBCDN-M5 manual |  (699.91 KB) | Download |
