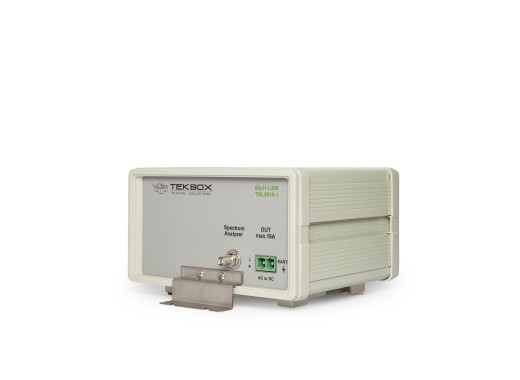

Tekbox TBL5016-1 16A LISN
Details
De Tekbox TBL5016-1 16A is een LISN (Line Impedance Stabilization Network) dat kan worden gebruikt voor het meten van
de "geleide ruis" op de voedingslijn van DC-/AC-gevoede apparaten. Deze LISN is ontworpen om
EMC pre-compliance tests uit te voeren in het frequentiegebied van 9 kHz tot 100 MHz. De TBL5016-1 16A kan
de DUT (Device Under Test) voeden met een maximale continue DC-stroom van 16 A. De aansluiting van de voeding
en de DUT zijn ontkoppeld door een 50 µH spoel. De LISN is een 50Ω/50µH+5Ω single line ontwerp met een hoge stroom jumper om de 5Ω weerstand kort te sluiten en te configureren
als 50Ω/50µH LISN volgens CISPR 16-1-2.
De LISN is verbonden met de voedingslijn van een DUT. De resulterende ruis op de voedingslijn kan worden
gemeten met behulp van een spectrum analyser op de BNC connector. Twee Tekbox TBL5016-1 16A in combinatie
met de Tekbox LISN Mate
zorgen ervoor dat niet alleen de "common mode", maar ook de "differential mode" van de ruis
gemeten kan worden. De TBL5016-1 16A voldoet aan de EMC-richtlijnen CISPR 16-1-2 en MIL-STD-461F.
Specificaties
| Frequentiebereik | 9 kHz - 100 MHz |
| Max. spanning | 250 V DC / 250 V AC (50/60Hz) / 90 V AC (400Hz) |
| Max. stroom | 16 A (Continu) |
| DC weerstand | < 45 mΩ |
| Aansluitmogelijkheden | BNC, hoge stroom stekker/schroefaansluitingen: Phoenix-contact |
| Type | V-AMN (50Ω/50µH+5Ω of 50Ω/50µH) |
| Afmetingen | 250 x 225 x 140 mm |
| Gewicht | 2,7 kg |
Accessoires
De Tekbox TBL5016-1 16A wordt geleverd inclusief:
- 2x aardingsbeugels
- 2x vrouwelijke klemmenblokken
- 1x 75 cm BNC-mannetje naar N-mannetje kabel
- 2x jumpers
