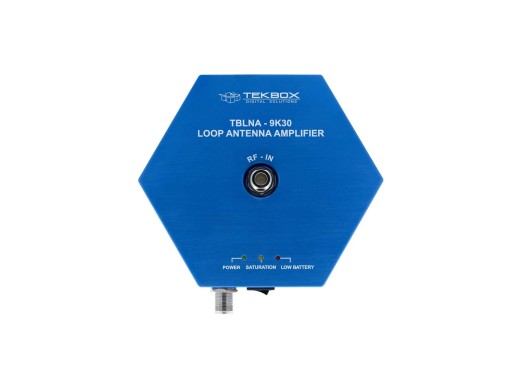

Tekbox TBLNA-9K30 voorversterker
Details
De Tekbox TBLNA-9K30 is een 43dB laagruis RF-voorversterker, ontworpen voor gebruik met passieve lus-antennes in het frequentiebereik van 9kHz tot 30MHz. Deze voorversterker is specifiek ontworpen voor de Tekbox TBMA6-P antenne, maar kan ook gebruikt worden met elke andere passieve lus-antenne die binnen dit frequentiebereik werkt. De TBLNA-9K30 verhoogt de gevoeligheid aanzienlijk en vergroot het dynamisch bereik van uw meetsysteem, waardoor het een uitstekende keuze is voor zowel geleide als uitgestraalde emissietesten in EMC-toepassingen.
Dankzij een extreem lage ruisvloer van slechts 1 nV/√Hz en een hoge 1dB compressiepunt van +15dBm, biedt de TBLNA-9K30 uitstekende prestaties, zelfs in omgevingen met sterke storende signalen. De voorversterker beschikt over indicatoren voor voedingsstatus, lage batterijspanning en uitgangsverzadiging, en werkt op 12 standaard AA NiMH-batterijen. Dankzij de ingebouwde lader en ¼” statiefaansluiting is het apparaat bijzonder geschikt voor draagbaar en veldgebruik.
Zoals verwacht van Tekbox, is de TBLNA-9K30 robuust gebouwd en voorzien van professionele specificaties, wat het een betrouwbare keuze maakt voor EMC pre-compliance testen en andere laagfrequente RF-metingen.
Specificaties
| Frequentiebereik | 9 kHz – 30 MHz |
| Versterking | Typ. 43 dB |
| Ruisvloer | Typ. 1 nV / √Hz |
| 1 dB output compressiepunt | +15 dBm (LED-indicatie) |
| 3e orde interceptiepunt (IP3) | +28 dBm |
| Input return loss | < -15 dB (typ.) |
| Output return loss | < -20 dB (typ.) |
| Connectiviteit | N-female |
| Voeding | 12 × AA NiMH-batterijen (niet inbegrepen) |
| Gebruiksduur op batterijen | Ca. 10 uur |
| Stroomverbruik | 120 mA |
| Statiefaansluiting | ¼” schroefdraad |
| Afmetingen | 180 mm × 52 mm |
| Gewicht | 1.7 kg |
Inbegrepen accessoires
- 1x TBTP1 carbonfiber statief, draagvermogen 6 kg, ¼” schroef
- 1x TBTP3 houten statief, draagvermogen 8 kg, ¼” schroef
- 1x 1,25 meter N-male naar N-male RG-223 kabel
- 1x 3 meter N-male naar N-male RG-142 kabel
- 1x 5 meter N-male naar N-male RG-223 kabel
Let op: AA NiMH-batterijen zijn niet inbegrepen.
Plus en minpunten
- Hoge 43 dB versterking
- Geoptimaliseerd voor 9 kHz - 30 MHz EMC-tests
- Werkt op 12 AA NiMH-batterijen (niet meegeleverd)
- Beperkt tot laagfrequente toepassingen
Downloads
| TBLNA-9K30 manual |  (1.1 MB) | Download |
