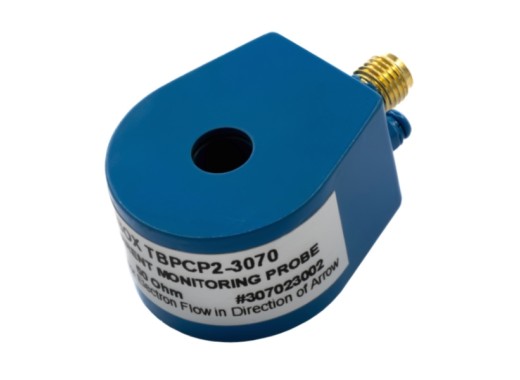

Tekbox TBPCP2-3070 RF current monitoring probe
De prijs van dit product is tijdelijk verlaagd! UITVERKOCHT = UITVERKOCHT!
Details
De Tekbox TBPCP2-3070 is een RF pulse monitoring probe die typisch gebruikt wordt voor piekspanningen of RF pulse monitoring in het tijdsdomein, in tegenstelling tot RF current monitoring probes ontworpen voor EMC toepassingen die gebruikt worden voor metingen in het frequentiedomein. De probe heeft een gekarakteriseerd frequentiebereik van 1 Hz tot 200 MHz en een zeer vlakke respons met een bandbreedte van 3 dB van 30 Hz tot 70 MHz. De opening van de RF current monitoring probe is 5,5 mm en hij heeft een overdrachtsimpedantie van -26 dB Ω.
Voor een kalibrator die geschikt is voor de TBPCP2-3070 RF current monitoring probe, zie de TBPCP2-CAL.
Modeloverzicht
| Model | 3 dB bandbreedte | Frequentiebereik | Overdrachtsimpedantie | Diameter opening | Aansluiting | Prijs |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N female | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5.5 mm | SMA female | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0.1 Hz - 100 MHz | -20 dBΩ | 15 mm | N female | |
| TBPCP3-05H30 | 0.5 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 15 mm | N female | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0.1 Hz - 100 MHz | -12 dBΩ | 15 mm | N female | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0.1 Hz - 100 MHz | -6 dBΩ | 15 mm | N female | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 46 mm | N female | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N female | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N female | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N female |
Specificaties
| Max. primaire stroom (AC) | 40 A |
| Max. primaire stroom (enkele puls) | 200 A (bij 100 ms puls) 400 A (bij 1 ms puls) |
| Buitendiameter | 27 mm |
| Hoogte | 19 mm |
| Gewicht | 60 g |
Downloads
| TBPCP2-3070 Manual |  (260.21 KB) | Download |
