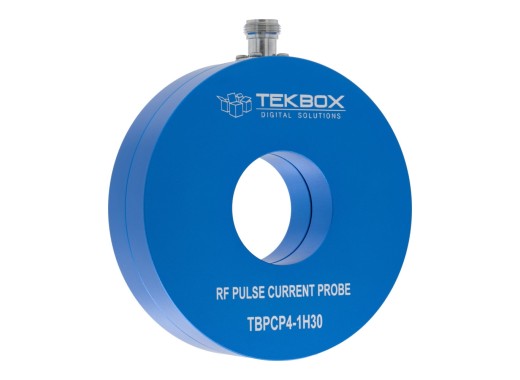

Tekbox TBPCP4-1H30 RF puls current monitoring probe
Details
De Tekbox TBPCP4-1H30 is een RF puls current monitoring probe. De probe heeft een gekarakteriseerd frequentiebereik van 0,1Hz tot 100MHz en een vlakke response met een 3dB bandbreedte van 1Hz tot 30MHz. De TBPCP-1H30 kan worden gebruikt voor piekspanningen of RF puls current monitoring in het tijdsdomein, in tegenstelling tot standaard RF current monitoring probes die ontworpen zijn voor EMC toepassingen die meten in het frequentiedomein. De opening van de RF current monitoring probe is 46mm en heeft een overdrachtsimpedantie van -26dBΩ.
Voor een kalibrator die geschikt is voor de TBPCP4-1H30 RF current monitoring probe, zie de TBPCP4-CAL.
Modeloverzicht
| Model | 3 dB bandbreedte | Frequentiebereik | Overdrachtsimpedantie | Diameter opening | Aansluiting | Prijs |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N female | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5.5 mm | SMA female | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0.1 Hz - 100 MHz | -20 dBΩ | 15 mm | N female | |
| TBPCP3-05H30 | 0.5 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 15 mm | N female | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0.1 Hz - 100 MHz | -12 dBΩ | 15 mm | N female | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0.1 Hz - 100 MHz | -6 dBΩ | 15 mm | N female | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 46 mm | N female | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N female | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N female | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N female |
Specificaties
| Max. primaire stroom (AC) | 100 A |
| Max. primaire stroom (enkele puls) | 5000 A |
| Buitendiameter | 124 mm |
| Hoogte | 37 mm |
| Gewicht | 1050 g |
Accessoires
De TBPCP4-1H30 wordt geleverd met:
- 1x Coax adapter naar BNC-female
Downloads
| Tekbox TBPCP4-1H30 user manual |  (470.45 KB) | Download |
