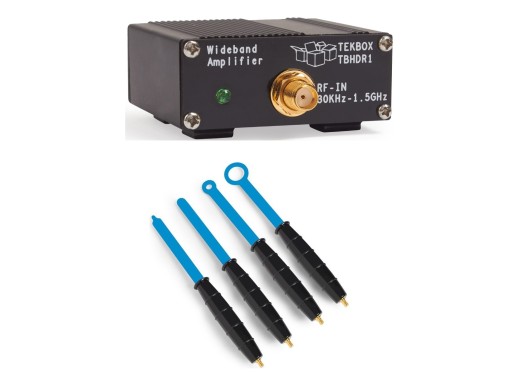

Tekbox TBPS01-TBHDR1 EMC probeset en RF voorversterker
Details
De Tekbox TBPS01-TBHDR1 set bestaat uit de en de .
Probes
De Tekbox TBPS01 EMC probeset voor near-field bestaat uit 4 probes voor elektrische en magnetische veldstralingsmetingen voor EMC precompliance. De probes worden meestal aangesloten op een spectrum analyser en functioneren hetzelfde als breedband antennes. De grootste probe is het meest gevoelig voor straling en de kleinste het minst. De probes kunnen ook gebruikt worden voor RF immuniteitstesten door RF signalen uit te stralen in mogelijk kwetsbare delen van een circuit. Tot slot kunnen de probes gebruikt worden om signalen niet-invasief te meten. In combinatie met de TBHDR1 RF versterker is het mogelijk om frequenties, fase, ruis en spectrale componenten van RF signalen te meten. Alle probes hebben afgeschermde uiteindes om te voorkomen dat ze common-mode ruis oppikken.
| Model | Lengte | Vorm | Breedte lus/punt | Frequentiebereik |
| H20 (Magnetisch veld) | 170 mm | Lus | 20 mm | 6 GHz |
| H10 (Magnetisch veld) | 170 mm | Lus | 10 mm | 6 GHz |
| H5 (Magnetisch veld) | 170 mm | Lus | 5 mm | 6 GHz |
| E5 (Elektrisch veld) | 170 mm | Punt | 5 mm | 6 GHz |
RF voorversterker
De TBHDR1 RF voorversterker is een versterker met een hoog dynamisch bereik en een frequentiebereik van 30kHz tot 1,5GHz. De RF versterker heeft een typische versterking van 22dB voor dit bereik. Door zijn lage ruisvloer en hoge 3e orde uitgangsonderscheppingspunt is het een ideale voorversterker voor spectrum analysers en ontvangers in EMC-testtoepassingen. De versterker presteert ook goed als versterker voor actieve lusantennes.
| Frequentiebereik | 30 kHz - 1,5 GHz |
| Maximale voedingsspanning | 5,5 V |
| Maximaal ingangsvermogen | 10 mW |
| 1dB output compression point | 19 dBm |
| 3rd order intercept point | 37 dBm |
| Input matching (S11) | -16 dB |
| Reverse isolation (S12) | -28 dB |
| Typical gain (S21) | 22 dB |
| Output matching (S22) | -10 dB |
| Ruisvloer | 2,7 dB |
| Aansluitmogelijkheden | Ingang/uitgang: 50 Ω, SMA vrouwelijk mini USB-B |
| Afmetingen | 160 x 160 x 40 mm |
| Gewicht | 0,21 kg |
Accessoires
De totale set bevat:
- SMA naar SMB kabel, 75 cm
- SMA-female naar N-male adapter
- SMA-male naar SMA-male kabel, 25 cm
- SMA-male naar N-male kabel, 75 cm
- SMA-male naar N-male adapter
- USB-kabel
Plus en minpunten
- De probes zijn afgeschermd
- Meerdere meetmogelijkheden
Downloads
| Near Field Probe manual |  (601.15 KB) | Download |
| EMC pre-compliance testing handleiding | (477.94 KB) | Download |
| Tekbox TBHDR1 manual | (2.02 MB) | Download |
