UNI-T UTG4164X functiegenerator
Details

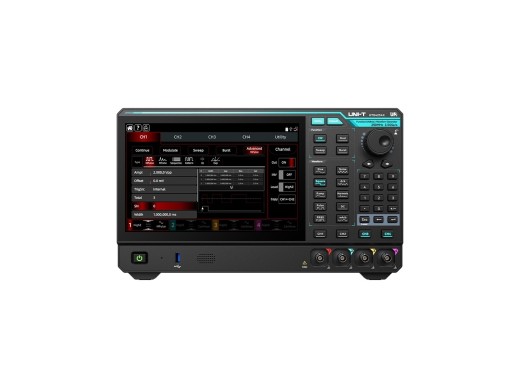

Let op: de afbeeldingen tonen de UTG4254X, maar de modellen zijn visueel vergelijkbaar.
De UNI-T UTG4164X is een premium functiegenerator. Vier kanalen met gelijke prestaties combineren een sample rate van 2,5GSa/s en een verticale resolutie van 16 bit met een bandbreedte van 160MHz, terwijl 128Mpts arbitrair geheugen en punt-voor-punt weergave lange, complexe waveforms tot in detail reproduceren. Daarmee is deze functiegenerator een goede keuze voor veeleisende signaalgeneratie in communicatie, R&D en onderwijs.
Een uitgebreide set geavanceerde functies is standaard aanwezig, waaronder multipulse-, multitone-, sequence-, I/Q-, pattern- en expressiegeneratie, naast het volledige aanbod aan analoge en digitale modulatie. Digitale protocoluitvoer voor SPI, I2C en UART, one-key SNR, een 800MHz hardware-frequentieteller en een ingebouwde waveform-editor horen allemaal bij de standaardconfiguratie. Verder biedt een 10,1-inch capacitief touchscreen directe bediening. Via USB en LAN, en met de meegeleverde pc-software, zijn volledige bediening op afstand en geautomatiseerd testen mogelijk.
Modeloverzicht
| Model | UTG4104X | UTG4164X | UTG4254X | UTG9354T+ | UTG9504T+ |
|---|---|---|---|---|---|
| Bandbreedte | 100 MHz | 160 MHz | 250 MHz | 350 MHz | 500 MHz |
| Prijs |
Specificaties
| Kanalen | 4 |
| Verticale resolutie | 16 bit |
| Sample rate | 2,5 GSa/s |
| Frequentieresolutie | 1 µHz |
| Amplitudebereik | 1 mVpp - 20 Vpp |
| Waveform lengte | 8 pts - 128 Mpts |
| Modulatie | AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM |
| Ingebouwde functies | Sine, Square, Ramp, Pulse, Harmonic, Noise, PRBS, DC, Arbitrary (200+) |
| Geavanceerde functies | Multipulse, multitone, sequence, I/Q, pattern, expressie |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB-host, USB-device, LAN, 10 MHz referentie in/uit |
| Display | 10,1-inch capacitief touchscreen (1280x800) |
| Afmetingen | 361 x 209 x 106 mm |
| Gewicht | 4,5 kg |
Accessoires
De UTG4164X wordt geleverd met de volgende accessoires:
- 4x BNC-naar-BNC-kabel
- 1x USB-kabel
- 1x Netsnoer
Plus en minpunten
- Multipulse-, multitone-, sequence- en I/Q-generatie standaard
- Vier kanalen met gelijke prestaties, koppeling en samenvoeging
- 800MHz frequentieteller en digitale protocoluitvoer
- I/Q-waveforms worden aangemaakt via de pc-software
Downloads
| UNI-T UTG4000X datasheet |  (2.16 MB) | Download |
| UNI-T UTG4000X user manual | (21.2 MB) | Download |
