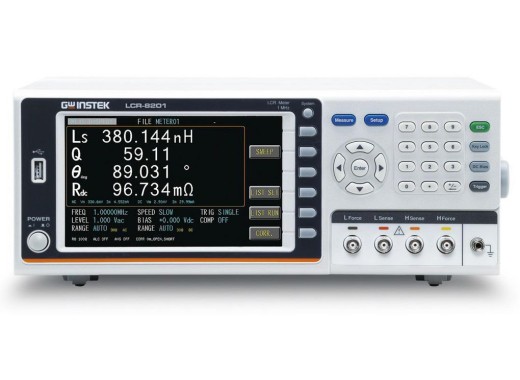

GW Instek LCR-8201 LCR meter
Details
De GW Instek LCR-8201 is onderdeel van de LCR-8200 serie LCR-meters en biedt een breed scala aan toepassingen. De meter heeft een standaard nauwkeurigheid van 0,08% en de testfrequentie kan bij dit model worden ingesteld op DC en van 10 Hz tot 1 MHz. De LCR-8201 kan in totaal 17 verschillende parameters meten, waarbij het mogelijk is om 4 parameters tegelijkertijd weer te geven. Bovendien kunnen de meetresultaten zowel numeriek als grafisch worden weergegeven.
Modeloverzicht
Het enige verschil tussen de LCR-meters in de 8200(A)-serie is de bandbreedte.
| Model | Testfrequentie | Prijs |
|---|---|---|
| LCR-8201 | DC, 10 Hz ~ 1 MHz | |
| LCR-8205A | DC, 10 Hz ~ 5 MHz | |
| LCR-8210A | DC, 10 Hz ~ 10 MHz | |
| LCR-8220A | DC, 10 Hz ~ 20 MHz | |
| LCR-8230A | DC, 10 Hz ~ 30 MHz | |
| LCR-8250A | DC, 10 Hz ~ 50 MHz |
Specificaties
| Meetnauwkeurigheid | 0,08% |
| Testsnelheid | Tot 400 keer/s |
| Meetparameters | Impedantie (Z), Inductance(Ls / Lp), Capaciteit (Cs / Cp), Equivalent Weerstand (Rs / Rp), Kwaliteitsfactor (Q), Dissipatiefactor (D), Admittance (Y), Geleidbaarheid (G), Reactance (X), Fasehoek (θd / θr), |Susceptance(B), DC Weerstand (Rdc), Weerstand (R) |
| Sample speed | 2,5 ms - 600 ms |
| Interfaces | USB, GPIB, LAN, RS-232, Handler, USB Host, TRIGGER Ingang |
| Display | 7" LCD (800 x 480) |
| Afmetingen | 346 x 145 x 335 mm |
| Gewicht | 3,3 kg |
Accessoires
De LCR-8201 wordt geleverd inclusief:
- Testkabel met Kelvinclip (4-draads type) (LCR-06B)
- AC-voedingskabel
- Verklaring van herleidbare kalibratie
Downloads
| LCR-8200 series - Datasheet |  (1.58 MB) | Download |
| LCR-8200 series - User manual | (6.99 MB) | Download |
| DTC sample | (126.04 KB) | Download |
