Als gepensioneerde hobbyelectronicus een paar jaar terug de eerste schreden gemaakt met een op de pc aangesloten scoop.
Dat werkte uiteindelijk wel maar niet echt lekker. Dus overgestapt naar een echte, en dat is deze geworden. Eerste indruk: Voor een bescheiden bedrag een netjes uitziende en solide scoop. De mogelijkheden zijn werkelijk enorm, maar het aardige is dat het begin altijd overzichtelijk is, en je de diepere mogelijkheden kunt vinden in de menu` s. Na een middag proberen begin ik al aardig thuis te raken, en de autoset toets red je vrijwel altijd.
Al met al voor mij als beginner een aantrekkelijk geprijsde, gemakkelijk te bedienen oscilloscoop met aan de horizon een reeks mogelijkheden waarmee ik voorlopig echt verder kan. Ik ben er blij mee

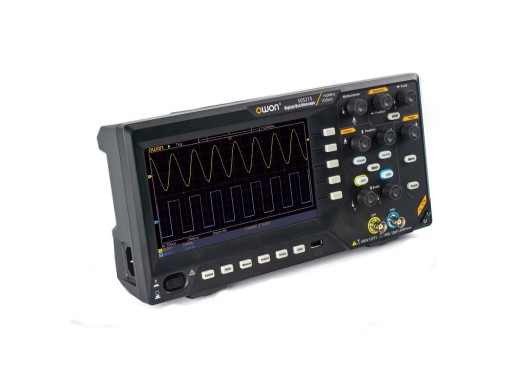

Owon SDS210 oscilloscoop
Details
De Owon SDS210 oscilloscoop maakt deel uit van de scherp geprijsde SDS200-serie. Deze oscilloscoop heeft een sample rate van 1GSa/s en een bandbreedte van 100MHz. Bovendien heeft de SDS210 2 kanalen en een grote geheugendiepte van 20Mpts. De oscilloscoop heeft been dual-channel onafhankelijke sample rate, beide kanalen hebben been sample rate van 1GSa/s tegelijkertijd.
Er zijn USB-aansluitingen op de voor- en achterkant voor het exporteren van meetresultaten of het direct monitoren van de oscilloscoop met je PC. De oscilloscoop heeft twee triggeropties, edge en video.
Modeloverzicht
De modellen van de SDS200-serie verschillen voornamelijk in bandbreedte en de aanwezigheid van een functiegenerator.
| Model | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bandbreedte | 100 MHz | 100 MHz | 150 MHz |
| Functiegenerator |
Nee
|
Ja
|
Ja
|
| Prijs |
Specificaties
| Kanalen | 2 |
| Geheugendiepte | 20 Mpts |
| Sample rate | 1 GS/s |
| Rise time | ≤3.5 ns |
| Trigger types | Edge, Video |
| Verticale resolutie | 8 bits |
| Verticale schaal | 2 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1000 s/div |
| Meetparameters (verticaal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms |
| Meetparameters (horizontaal) | Period, Freq, +Wid, -Wid, Rise time, Fall time, +Dut, -Dut, Delay |
| Scherm | 7" TFT LCD (800x480) |
| Connectiviteit | USB (Host/Device) |
| Eleshop geluidsbeoordeling | ★ ★ ★ ★ ★ |
| Afmetingen | 301 x 152 x 70 mm |
| Gewicht | 1.1 kg |
Accessoires
De Owon SDS210 oscilloscoop wordt geleverd met:
- USB-kabel
- Netsnoer
- 1 set passieve probes van 100 MHz (2 probes)
- Probe instellingstool
Plus en minpunten
- Uitstekende prijs-kwaliteitsverhouding
Downloads
| Owon SDS200 series specifications |  (11.39 MB) | Download |
| SDS2000 series manual | (2.63 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door J.W. van Wijngaarden
Geplaatst op 23-11-2025
Review door SEB
Geplaatst op 18-11-2025
Een heel eind beter dan verwacht. Dat lijkt me een goede manier om deze budget-oscilloscoop te beschrijven. Het is echt nog niet zolang geleden dat het idee dat je een 100 Mhz, 1Gs/s scope zou kunnen krijgen voor dit geld, gewoon een absurde veronderstelling geweest zou zijn. ik ga niet eens uitzoeken hoe exact de nauwkeurigheid in de buurt komt van Tektronix of de andere grote jongens, dat is het punt niet van een dergelijke scope, het is allemaal "goed genoeg" en daarmee kan ik dit alleen maar aanraden voor scholieren, hobbyisten en ook voor technici die een behoorlijke scope nodig hebben maar het niet kunnen verantwoorden om er veel geld in te steken en iets willen dat echt wel iets meer is dan alleen maar een "instapmodelletje". Je kunt er heel erg leuk microcontrollers mee debuggen en da's niet zomaar iets. Ik kan me voorstellen dat ook drone hobbyisten en zo meer hier erg gelukkig mee kunnen worden. De interface is een beetje verwarrend, maar dat vogelt iedereen met het brein om überhaupt een scope te kunnen gebruiken wel uit. de handleiding is "basaal" en eigenlijk niet meer dan een beschrijving van de functies maar dat is een stuk meer dan wat je bij andere apparaten tegenkomt. Al met al, ja dus. Voor de gemiddelde gebruiker, meer dan toereikend.
