Handige bediening zonder al te veel menu's.
Dat maakt de bediening gebruiksvriendelijk.
Ook de funktie generator is een mooie optie
voor een paar tientjes meer.

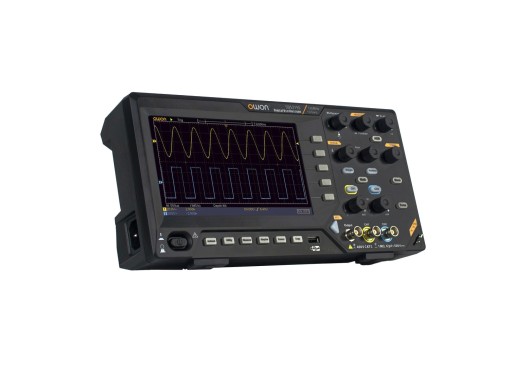

Owon SDS210S oscilloscoop
Details
De Owon SDS210S oscilloscoop maakt deel uit van de scherp geprijsde SDS200-serie. Deze oscilloscoop heeft een sample rate van 1GSa/s en een bandbreedte van 100MHz. Bovendien heeft de SDS210S 2 kanalen en een grote geheugendiepte van 20Mpts. "De oscilloscoop heeft been dual-channel onafhankelijke sample rate, beide kanalen hebben been sample rate van 1GSa/s tegelijkertijd. Verder is de SDS210S uitgerust met een eenkanaals functiegenerator, met een bandbreedte van 25MHz.
Er zijn USB-aansluitingen op de voor- en achterkant voor het exporteren van meetresultaten of het direct monitoren van de oscilloscoop met je PC. De oscilloscoop heeft twee triggeropties, edge en video.
Modeloverzicht
De modellen in de SDS200-serie verschillen vooral in bandbreedte en de aanwezigheid van een functiegenerator
| Model | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bandbreedte | 100 MHz | 100 MHz | 150 MHz |
| Functiegenerator |
Nee
|
Ja
|
Ja
|
| Prijs |
Specificaties
| Oscilloscoop | ||
| Kanalen | 2 | |
| Geheugendiepte | 20 Mpts | |
| Sample rate | 1 GS/s | |
| Rise time | ≤3.5 ns | |
| Trigger | Edge, Video | |
| Verticale resolutie | 8 bit | |
| Verticale schaal | 2 mV/div - 10 V/div | |
| Horizontale schaal | 2 ns/div - 1000 s/div | |
| Meetparameters (verticaal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms | |
| Meetparameters (horizontaal) | Period, Freq, +Wid, -Wid, Rise time, Fall time, +Dut, -Dut, Delay | |
| Functiegenerator | ||
| Bandbreedte | 25 MHz | |
| Kanalen | 1 | |
| Sample rate | 125 MSa/s | |
| Verticale resolutie | 14 bit | |
| Waveforms | Sine, square, ramp, exp, noise, arb | |
| Waveform lengte | 8 kpts | |
| Amplitudebereik | 1 mV - 10 V | |
| Algemeen | ||
| Display | 7" TFT LCD (800x480) | |
| Interfaces | USB (Host/Device) | |
| Dimensies | 301 x 152 x 70 mm | |
| Gewicht | 1.1 kg | |
Accessoires
De Owon SDS210S oscilloscoop wordt geleverd met:
- USB-kabel
- Netsnoer
- 1 set passieve probes 100 MHz (2 probes)
- BNC kabel
- Probe configuratie tool
Plus en minpunten
- Uitstekende prijs-kwaliteitsverhouding
- Functiegenerator
Downloads
| Owon SDS200 series specifications |  (11.39 MB) | Download |
| SDS2000 series manual | (2.63 MB) | Download |
