Wat een geweldige aanbieding van Eleshop.nl. Voor zover ik kan overzien is dit de enige Rigol oscilloscoop (200 MHz) met een 12/14/16 bits conversie. Ik kan zelfs mijn antennesignaal met 16 bits en FFT omzetten naar bruikbare data. Wel even wennen aan het nieuwe touchscreen interface. De hoge resolutie liet meteen een extra (harmonische) spike (blokgolf) zien van mijn Rigol DG832 functie generator die de DS2102A oscilloscoop ontgaat. Ik moet wel eerlijk zeggen dat de ventilator erg aanwezig is.
Ik zou zeggen, zolang deze aanbieding geldt...doen!

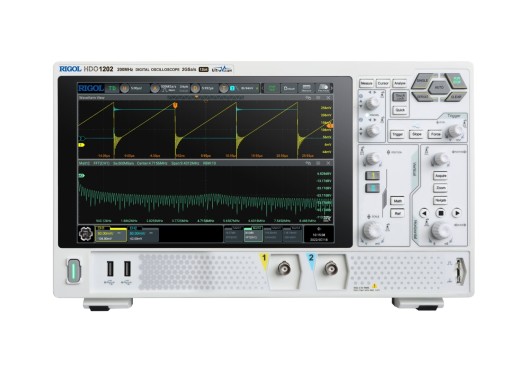

Rigol DHO1202 oscilloscoop
Details
De Rigol DHO1202 is een 2-kanaals oscilloscoop en het 200MHz bandbreedte model in de DHO1000 serie. Waar veel oscilloscopen een 8-bits verticale resolutie gebruiken, heeft dit product een 12-bits resolutie om de kwantiseringsonzekerheid te verminderen en daarmee de signaalbetrouwbaarheid en analysemogelijkheden te verbeteren. Dit kan zelfs worden verhoogd naar 16-bit in de hoge resolutiestand, waardoor variaties in binnenkomende signalen nog beter kunnen worden gedetecteerd.
Dit product heeft een groot 10,1" touchscreen, 8GB intern geheugen en een hoge capture rate. Met de UltraAcquire-modus is het mogelijk om de capture rate te verhogen tot 1.500.000 wfms/s. Er zijn meerdere interface-opties, zoals: USB 3.0 poorten (2x aan de voorkant en 1x aan de achterkant), LAN, HDMI, Pass/Fail en Trigger Out. LAN web control wordt ook ondersteund, waardoor de bedieningsinterface kan worden weergegeven in een webbrowser.
De oscilloscoop biedt uitgebreide meet- en analysemogelijkheden. Tot 500.000 frames met data kunnen worden opgenomen en afgespeeld voor uitgebreide analyse. Daarnaast heeft het product een zeer lage ruisniveau, waardoor metingen van zeer kleine signalen mogelijk zijn en schonere signalen opleveren.
Deze oscilloscoop kan ook worden aangepast met een 100 Mpts geheugen diepte upgrade. Neem voor meer informatie contact met ons op
Modeloverzicht
De modellen in deze serie verschillen voornamelijk in bandbreedte, beschikbare kanalen, snelheid van golfvormopname en stijgtijd.| Model | Bandbreedte | Kanalen | Geheugen | Opnamesnelheid golfvorm | Stijgtijd | Prijs |
| DHO1072 | 70 MHz | 2 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 5 ns | |
| DHO1074 | 70 MHz | 4 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 5 ns | |
| DHO1102 | 100 MHz | 2 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 3,5 ns | |
| DHO1104 | 100 MHz | 4 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 3,5 ns | |
| DHO1202U | 200 MHz | 2 | 25 Mpts | 30.000 wfm/s (vectormodus) 500.000 wfm/s (UltraAcquire-modus) | ≤ 1,75 ns | |
| DHO1202 | 200 MHz | 2 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 1,75 ns | |
| DHO1204U | 200 MHz | 4 | 25 Mpts | 30.000 wfm/s (vectormodus) 500.000 wfm/s (UltraAcquire-modus) | ≤ 1,75 ns | |
| DHO1204 | 200 MHz | 4 | 50 Mpts | 50.000 wfm/s (vectormodus) 1.500.000 wfm/s (UltraAcquire-modus) | ≤ 1,75 ns |
Specificaties
| Sample rate | 2 GSa/s (gedeeld door aantal actieve kanalen) |
| Verticale resolutie | 12 bits 16 bits (hoge-resolutiemodus) |
| Verticale schaal | 500 μV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1 ks/div |
| Interfaces | LAN, HDMI, USB Host/Device, Pass/Fail, Trigger Out |
| Decodeermogelijkheden | Parallel, RS232/UART, I2C, SPI, CAN, LIN |
| Display | 10,1'' LCD aanraakscherm (1280*800) |
| Afmetingen | 358,14 x 214,72 x 120,62 mm |
| Gewicht | 3,8 kg |
Opties
| DHO1000-RLU-01 | Geheugendiepte-upgrade tot 100Mpts voor de DHO1000-serie. |
Accessoires
De volgende accessoires worden bij deze oscilloscoop geleverd:
- Netsnoer
- USB-kabel
- 2x passieve HighZ probes (350MHz)
Plus en minpunten
- 12-bits resolutie in standaardmodus
- 16-bits in hoge-resolutiemodus
- Groot touchscreen
- 2 GSa/S single channels sample rate is aan de lage kant voor 12-bits resolutie
- Geen logic analyser
Downloads
| DHO1000 series datasheet |  (7.63 MB) | Download |
| DHO1000 series user manual | (19.43 MB) | Download |
