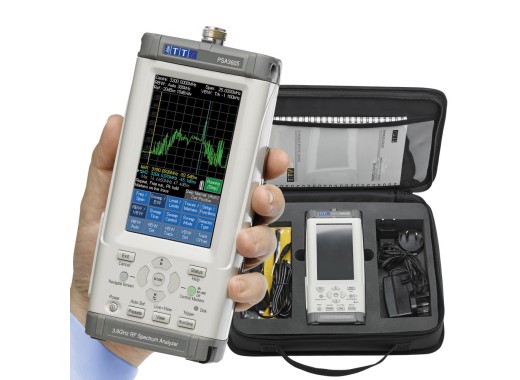

Aim-TTI PSA3605USC spectrum analyser
Details
De Aim-TTI PSA3605 is een draagbare spectrum analyzer die compact maar krachtig is. Het beschikt over een bandbreedte van 1MHz tot 3.6GHz, een frequentie counter met een resolutie van 10Hz en een frequentieresolutie van 100Hz voor de analyzer wat resulteert in nauwkeurige metingen.. Deze spectrum analyser heeft een lage DANL wat uitstekend geschikt is voor kleine signaalmetingen. Naast AM- en FM-demodulatie is ook zero span modus aanwezig. Trace-modi zijn beschikbaar naast referentietraces in verschillende contrasterende kleuren voor eenvoudigere vergelijking, evenals slimme markeerbeweging met selecteerbare piektracering. Er is ook een automatische zoekmodus die automatisch sweepparameters instelt op het gedetecteerde pieksignaal. Het display bestaat uit een 4,3" touchscreen en is gemakkelijk te bedienen met de meegeleverde stylus. De batterij is goed voor 6 uur gebruik en is in 3 uur of minder opgeladen. Usb host/device is beschikbaar voor aansluiting op een pc of voor externe opslag naast de reeds aanwezige 1,8GB aan interne opslag.
Deze spectrumanalyser wordt geleverd met een travel case, extra accessoires en de U02 optie die de PSA3605USC extra functies geeft. Deze functies zijn hoge rusolutie scanmodus, datalogging van piekwaarden en automatische metingen voor CP, ACR en OBW. Daarnaast kun je met deze extra je apparaat op een pc-scherm weer te geven. Deze optie voegt ook aangepaste cadeautjes toe, voor snelle veranderingen in herhalende setups. Raadpleeg de handleiding voor alle extra toegevoegde functies.
Modeloverzicht
| Model | PSA1303 | PSA2703 | PSA2703USC | PSA3605 | PSA3605USC | PSA6005 |
|---|---|---|---|---|---|---|
| Bandbreedte | 1 MHz - 1,3 GHz | 1 MHz - 2,7 GHz | 1 MHz - 2,7 GHz | 10 MHz - 3.6 GHz | 10 MHz - 3.6 GHz | 10 MHz - 6 GHz |
| DANL | -155 dBm/Hz | -155 dBm/Hz | -155 dBm/Hz | -160 dBm/Hz | -160 dBm/Hz | -160 dBm/Hz |
| Faseruis | < -88 dB/ Hz | < -88 dB/ Hz | < -88 dB/ Hz | < -83 dB/ Hz | < -83dB/ Hz | < -83dB/ Hz |
| Behuizing & extra functies |
Geen
|
Nee
|
Ja
|
Nee
|
Ja
|
Nee
|
| Prijs |
Specificaties
| RBW | 300 Hz - 10 MHz |
| Amplitudenauwkeurigheid | < 1 dB |
| Tracking generator | Nee |
| Interfaces | USB host/apparaat |
| Display | 4,3" TFT LCD-touchscreen (480 x 272) |
| Afmetingen | 192 x 92 x 49 mm |
| Gewicht | 580 g |
Accessoires
De PSA3605USC bevat:
- Netsnoer
- USB-kabel
- Stylus
- BNC naar trigger-ingang converter
- Travel case
- Aansluitkit
- Voertuig oplader
- Telescopische antenne
Plus en minpunten
- Touch screen en stylus inbegrepen
- Draagbaar & lichtgewicht
- Start snel op
- Ingebouwde luidspreker
Downloads
| Aim-TTI PSA series 5 datasheet |  (2.39 MB) | Download |
| Aim-TTI PSA series 5 user manual | (3.21 MB) | Download |
