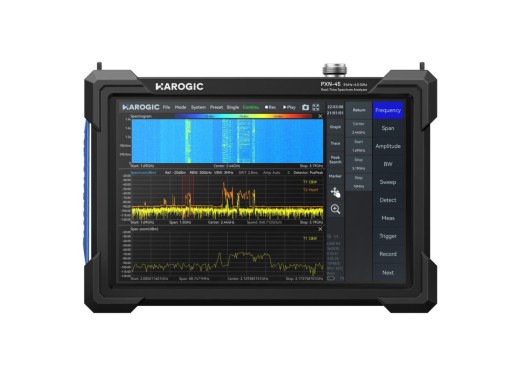

Harogic PXN-45 spectrum analyser
Details
De Harogic PXN-45 is een draagbare real-time spectrum analyser voor een bereik van 9kHz tot 4,5GHz. De analyser werkt met een superheterodyne-ontvanger met een voorversterker over de volledige band en maximaal 14 preselectie-filters. Dat levert een real-time analysebandbreedte van 50MHz (optioneel 100MHz), een sweepsnelheid tot 1THz/s, een faseruis van -110dBc/Hz bij 10kHz offset en een DANL van -168dBm/Hz.
De PXN-serie onderscheidt zich door zijn open platform. De analyser draait Raspberry Pi OS op een Raspberry Pi CM5, zodat naast de meegeleverde SAStudio4-software ook eigen applicaties te installeren of te ontwikkelen zijn met de goed gedocumenteerde SDK en API. Voor geautomatiseerde testopstellingen wordt SCPI-bediening op afstand ondersteund.
Waar de meeste merken de meetpakketten als een reeks betaalde opties verkopen, is het bij de PXN-serie standaard inbegrepen. SAStudio4 omvat swept en gapless real-time spectrumanalyse, IQ-streaming met DDC, vermogensdetectie met een resolutie tot 16ns, faseruismeting van 1Hz tot 10MHz offset en harmonischenanalyse tot en met de tiende harmonische.
Er is nog een optie af fabriek te installeren: een startfrequentie van 0Hz (alleen PXN-45). Neem contact op voor meer informatie.
Opmerking: Alle PXN-spectrumanalysatoren worden nu standaard geleverd met de OCXO-referentieklok, waardoor de frequentienauwkeurigheid wordt verbeterd van <0,5 ppm naar <0,25 ppm.
Modeloverzicht
| Model | Bandbreedte | Trackinggenerator | GNSS | Prijs |
|---|---|---|---|---|
| PXN-45 | 9 kHz - 4,5 GHz | Nee |
Nee |
|
| PXN-45-TG | 9 kHz - 4,5 GHz | Ja |
Nee |
|
| PXN-45-TG-GNSS | 9 kHz - 4,5 GHz | Ja |
Ja |
|
| PXN-60 | 9 kHz - 6 GHz | Nee |
Nee |
|
| PXN-60-TG | 9 kHz - 6 GHz | Ja |
Nee |
|
| PXN-60-TG-GNSS | 9 kHz - 6 GHz | Ja |
Ja |
|
| PXN-90 | 9 kHz - 9 GHz | Nee |
Nee |
|
| PXN-90-TG | 9 kHz - 9 GHz | Ja |
Nee |
|
| PXN-90-TG-GNSS | 9 kHz - 9 GHz | Ja |
Ja |
Software-opties
| Spectrogram, IQ-streaming | Standaard |
| AM/FM-demodulatie | Standaard |
| Geavanceerde metingen (kanaalvermogen, OBW, ACPR, IM3, SEM, ...) | Standaard |
| Faseruismetingen | Standaard |
| Harmonischen | Standaard |
| Data-opname, afspelen, piektabel | Standaard |
| SCPI, bediening op afstand, API, SDK | Standaard |
| Real-time bandbreedte | 50 MHz / 100MHz-upgrade |
| Digitale demodulatie (CW, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM, ...) | Optie |
| Pulssignaalmeting | Optie |
| EMI (binnenkort beschikbaar) | Optie |
Specificaties
| RBW | 0,1 Hz - 10 MHz |
| DANL | -168 dBm/Hz (typ. bij 1 GHz) |
| Amplitude nauwkeurigheid | ±1,0 dB |
| Faseruis | -110 dBc/Hz bij 10 kHz offset (1 GHz) |
| Tracking generator | Nee |
| Interfaces | USB 3.0/2.0 Type-C, USB Type-A, LAN (RJ45 1 Gbps), Micro HDMI, GNSS |
| Display | 10,1-inch multitouch (1280x800) |
| Batterijduur | 2,5 uur (typisch), externe powerbank ondersteund |
| Afmetingen | 260 x 185 x 46 mm |
| Gewicht | 1,5 kg |
Accessoires
De Harogic PXN-45 wordt geleverd met:
- Draagkoord
- USB PD-netadapter (65W)
- Netsnoer
Plus en minpunten
- Ontwikkel en voer eigen apps uit via het open-linux platform
- 50 MHz real-time bandbreedte om een breed spectrum in één keer vast te leggen
- OCXO, tracking generator en 100 MHz bandbreedte en modi worden apart verkocht
Downloads
| Harogic PXN series user manual |  (2.15 MB) | Download |
