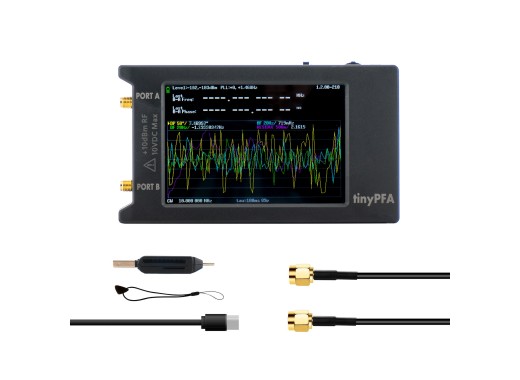

TinyPFA phase frequency analyser

De TinyPFA is een draagbare fase-frequentie-analyser die zeer nauwkeurig frequentie- en faseverschillen tussen de signalen op beide ingangen kan meten. Hij bestaat uit de hardware van een NanoVNA-H4 en speciale software, alleen geschikt voor dit product.

De analyser heeft een 3,95" touch-screen en een ingangsfrequentie die kan variëren tussen 1 MHz en 300 MHz. Typisch gebruik is het meten van de verschillen tussen twee klokken van 10 MHz. De TinyPFA kan het fase- en frequentieverschil numeriek weergeven, de meting tonen in een grafiek versus tijd, de metingen opslaan op een SD-kaart of de fasemetingen via USB naar een PC sturen. Daar kunnen programma's zoals TimeLab zorgen voor verdere weergave en verwerking.

De nauwkeurigheid van fase- en frequentiemetingen is beter dan 1E-12 gedeeld door de meettijd in seconden met decimatie ingesteld op 1. Houd er rekening mee dat het maximale frequentieverschil dat kan worden weergegeven afhankelijk is van de meettijd (Tau). Dit is ongeveer 200Hz / (Tau in s) dus voor Tau is 1 s is het 200 Hz maximale verschil.

De productontwikkelaar heeft een uitgebreide Wiki-pagina gemaakt met alle stappen en meer informatie.

Houd er rekening mee dat de interne referentie van de TinyPFA niet nauwkeurig en stabiel is, en dus niet geschikt is voor hoognauwkeurige frequentiemetingen. Alleen de externe ingangen met een nauwkeurige en stabiele bron kunnen worden gebruikt voor het verkrijgen van nauwkeurige metingen.

Specificaties

Accessoires

De TinyPFA wordt standaard geleverd met:

• USB-C kabel
• 2x 15 cm SMA male-male TG316 RF-kabel
