tinySA Ultra+ ZS-407 spectrum analyser
Details
De tinySA ultra+ (ZS-407 versie) is een handheld 100kHz - 8GHz spectrumanalyser ontworpen, ontwikkeld en nu verkocht vanuit Eindhoven, Nederland. De tinySA ultra+ ZS-407 versie is een nieuwe variant in de tinySA serie spectrumanalysers. Het modeloverzicht hieronder beschrijft de verschillen tussen de tinySA, tinySA ultra+ (ZS-406) en de tinySA ultra+ (ZS-407) spectrumanalysers.
De ultra+ heeft een 4,0 inch resistive touch kleurenscherm met 450 scanpunten over het hele frequentiebereik. Het apparaat is voorzien van een 5000mAh batterij, die tot drie uur draagbaar gebruik mogelijk maakt. De analyser werkt in twee modi: normaal en ultra, met ingebouwde opties zoals een schakelbaar bandpass filter en een low-input step attenuator. De tinySA ultra+ dekt ook de 868MHz ISM band en kan functioneren als een signaalgenerator voor sinus- of blokgolven wanneer deze niet gebruikt wordt als spectrumanalyser.
De ontwikkelaar van de tinySA, tinySA ultra+ (ZS-406 versie) en tinySA ultra+ (ZS-407 versie) heeft een zeer uitgebreide wiki-pagina opgezet met alle benodigde informatie, handleidingen, gebruikslimieten en uitleg. Deze wiki is hier te vinden.
Wij verkopen de originele versie, let op voor de vele klonen op de markt!
LET OP: De ingang van de ZS-407 is zeer gevoelig voor ESD-ontladingen en overmatig ingangsvermogen. Dit product moet met grote zorg worden gebruikt. Een defecte ingang zal niet worden gerepareerd of vervangen. We raden aan deze pagina's over eerste gebruik en transmitters te bekijken voor het eerste gebruik. We raden je ook aan om een verzwakker aan te schaffen.
Koop uw verzwakker hier
Modeloverzicht
| Model | tinySA | tinySA ultra+ (ZS-406 versie) | tinySA ultra+ (ZS-407 versie) |
|---|---|---|---|
| Beeldscherm | Resistive touch, 2,8", 320x240 pixels | Resistive touch, 4,0", 480x320 pixels | Resistive touch, 4,0", 480x320 pixels |
| Modi | Lage input, hoge input, lage output, hoge output | Normale modus, Ultra-modus | Normale modus, Ultra-modus |
| Max. ingangsfrequentie | 960 MHz | 5,4 GHz | 7,3 GHz |
| Max. uitgangsfrequentie | Sinus tot 800 MHz, blokgolf tot 4,4 GHz | Sinus tot 900 MHz, blokgolf tot 4,4 GHz | Sinus tot 900 MHz, blokgolf tot 6,3 GHz |
| DANL degradatie in ultra modus | 10 dB boven 3 GHz, 25 dB boven 5,3 GHz | 5 dB boven 3 GHz, 20 dB boven 5,4 GHz | 5 dB boven 5 GHz, 24 dB boven 7,3 GHz |
| Faseruis | -83 dBc/Hz | -92 dBc/Hz | -100 dBc/Hz |
| Weergegeven punt per scan | Max 290 | Max 450 | Max 450 |
| SD-kaart ingang | Niet beschikbaar | Micro SD-kaart | Micro SD-kaart |
| Audio-uitgang | Niet beschikbaar | 3,5 mm koptelefoonaansluiting | 3,5 mm koptelefoonaansluiting |
| Prijs |
Specificaties
| Stroomvoorziening | 5 V USB (1,3 A max) |
| Werking batterij | 3 uur werking indien volledig opgeladen (5000 mAh) |
| ESD-bescherming | Ja |
| spectrum analyser | |
| Frequentiebereik | 100 kHz - 900 MHz (normale modus) 100 kHz - 7,3 GHz (ultra-modus) |
| Absoluut maximaal ingangsniveau | +6 dBm met 0dB interne verzwakking |
| Ingangsimpedantie | 50 Ω (ingangsverzwakking > 10dB) |
| Compressiepunt | 1 dB bij - 1 dBm met 0 dB interne verzwakking |
| Faseruis | -90 dB/Hz bij 100 kHz offset en -115 dB/Hz bij 1 MHz offset |
| Dynamisch bereik | Spurvrij bij gebruik van 30 kHz RBW van 70 dB |
| Nauwkeurigheid absoluut vermogensniveau | +/- 2 dB (na kalibratie) |
| Resolutie filters | Handmatig (0,2, 1, 3, 10, 30, 100, 300, 600 en 850 kHz), of automatisch |
| Signaalgenerator | |
| Frequentiebereik | Sinusuitgang: 100 kHz - 900 MHz Uitgang blokgolf: tot 6,0 GHz wanneer niet gebruikt als spectrumanalysator |
| Vorm | Sinusgolf |
| Harmonischen | onder -40 dB van de fundamentele van 100 kHz - 900 MHz |
| Functionaliteiten | AM-, smalle FM- en brede FM-modulatie |
| Nauwkeurigheid niveau | +/- 2 dB tot 900 MHz tussen -72 dBm en -18 dBm, minder nauwkeurigheid onder -72 dBm |
| Resolutie uitgangsfrequentie | 44 Hz onder 900 MHz |
| Referentiegenerator | |
| Frequentie | Kan worden ingesteld op 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz of 30 MHz. |
| Vorm | Vierkante golf met grondtoon bij -35,6 dBm aangesloten op kaluitgang |
Accessoires

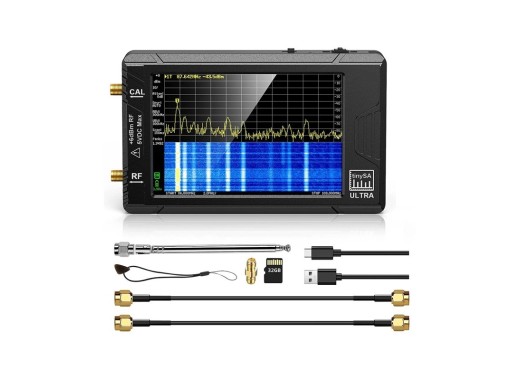

De tinySA ultra+ (ZS-407) versie bevat:
- tinySA ultra+ (ZS-407-versie) spectrumanalysator
- Twee SMA-aansluitkabels
- Barrel connector
- Antenne met SMA-connector
- USB-C oplaadkabel
- Micro SD-kaart van 32 GB
Ondersteuning
De tinySA ultra+ is een open-source product met ondersteuning van de community. De meeste vragen worden beantwoord in de Wiki, voor verdere problemen kun je hier terecht. Standaard is de ultra-modus uitgeschakeld, maar de ultra-modus kan worden ingeschakeld door de instructies op de Wiki te volgen. Daarom bieden we geen technische ondersteuning op de tinySA ultra+. Garantie op de hardware wordt uiteraard gegeven door Eleshop.
