Onlangs een stukje software geschreven voor PIC 18F26K22 icm. FSR weerstand waarvan de weerstand veranderd naarmate je erop drukt. De weerstandsverandering is een maatstaf voor het PWM-signaal (met aan/uit schakel functie in 1). Mooi moment om met de UT81C gelijk te testen.
UT81 reageerd mi. wat langzaam voordat het scoop-beeld goed zichtbaar is, eerst een volledig grijs beeld, tijdbasis/trigger en niveau worden automatisch aangepast, echter het duurt gewoon enkele seconden. Aansluiten van een probe is dan een must, want met meetstiften die los komen van de print moet men navenant langer wachten. Kortom handig apparaat voor 'de snelle' test. Vooral in field test.
2kHz PWM is duidelijk zichtbaar, en stabiel beeld ook wanneer je duty-cycle varieert tussen 50-100% (lager dan 50% wordt niet gebruikt).

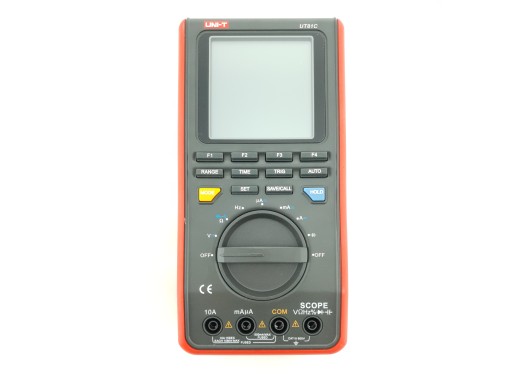

UNI-T UT81C handheld multimeter/oscilloscoop
Details
De UT81C is een handheld scoop/multimeter met bijzonder hoge prijs/kwaliteit verhouding. Het model biedt een 4.000 count display met een updatesnelheid van 3 keer per seconde. Daarnaast is het een 16 MHz scope met 8 bits verticale resolutie en 1000 Vp-p bereik.
De multimeter biedt True-RMS functies en kan bij de 4.000 count resolutie drie metingen per seconde verrichten. Daarnaast heeft de meter een geheugen voor 10 samples, die later weer opgehaald kunnen worden. De meter bied auto-range en heeft een breed meetbereik. Het scherm biedt plaats voor meerdere metingen tegelijkertijd.
Naast de multimeter biedt de UT81C een 16 MHz oscilloscoop. Deze samplet het signaal met 80 MS/s en kan vanaf 20 mV/div weergeven op het scherm.
De UT81C wordt geleverd met een USB kabel, waarmee de scope/multimeter met een computer verbonden kan worden. Met de bijgeleverde software kan de multimeter gebruikt worden voor meerdere toepassingen. Zo kan data gelogd worden, of Pass/Fail evaluatie gedaan worden.
Dit product beschikt over een garantie van 3 jaar en kan dus langere tijd met vertrouwen gebruikt worden.
Specificaties
| Meetbereik en precisie | |||||||||||||||
| |||||||||||||||
| Scoop bandbreedte | 16 MHz | ||||||||||||||
| Scoop Sample rate | 80 MS/s | ||||||||||||||
| Scoop resolutie | 8 bit | ||||||||||||||
| Display count | 4.000 (3¾ digit) | ||||||||||||||
| Connectiviteit | USB | ||||||||||||||
| Voeding | 4 x 1.5 V batterij | ||||||||||||||
| Veiligheid standaarden | CAT II 1000 V CAT III 600 V |
||||||||||||||
| Scherm | 160 x 160 monochrome (instelbare achtergrondverlichting) | ||||||||||||||
| Afmetingen | 200 x 100 x 48 mm | ||||||||||||||
| Gewicht | 500 g | ||||||||||||||
Voor meer informatie is de onderstaande handleiding te bekijken.
Accessoires
De UT81C wordt geleverd met:
- Batterij
- Test draden
- USB kabel
- CD met software
- BNC probe
- 6 V DC adapter
