Introductie
Twee nieuwe series van Rigol brengen geavanceerde RF-meettechnologie binnen handbereik. Met de RSA800 realtime spectrum analysers en DNA800 vector network analysers introduceert Rigol een nieuwe generatie compacte meetinstrumenten voor elektronica-ontwikkeling, RF-onderzoek en EMC-precompliance. Een indrukwekkend frequentiebereik, uitgebreide meetmogelijkheden en een bijzonder scherpe prijs maken deze series interessant voor professionele ontwikkelaars en kleinere R&D-afdelingen.

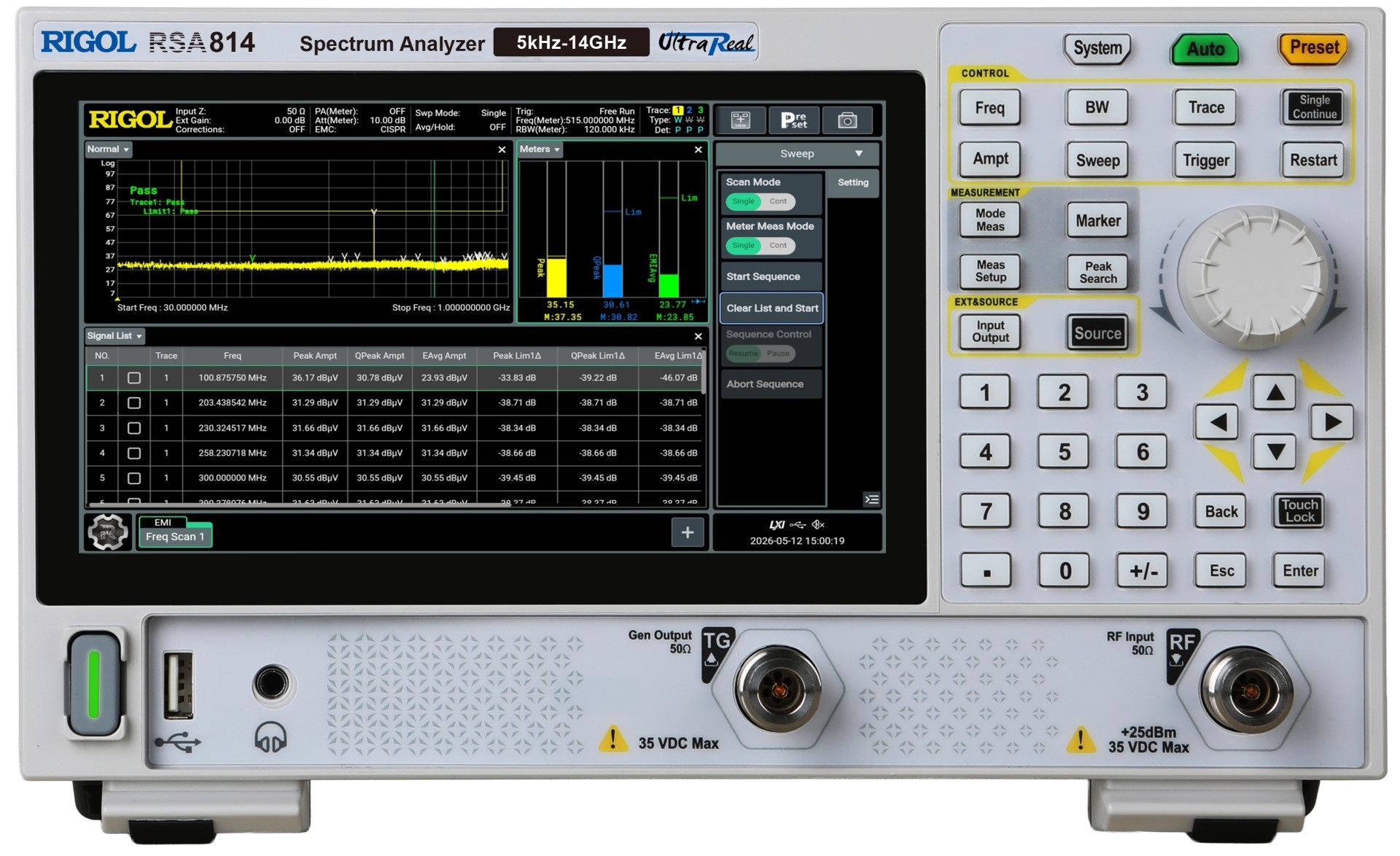

RSA800: realtime spectrum analyse tot 14 GHz
De nieuwe Rigol RSA800-serie is meer dan een traditionele spectrum analyzer. De belangrijkste troef is de geïntegreerde realtime spectrum analyse met een bandbreedte van 40 MHz. Daarmee kun je signalen niet alleen analyseren, maar ook kortdurende en intermitterende gebeurtenissen vastleggen die bij een conventionele swept spectrum analyzer gemakkelijk onopgemerkt blijven.
- Rigol RSA804 – frequentiebereik tot 4,5 GHz
- Rigol RSA808 – frequentiebereik tot 8,5 GHz
- Rigol RSA814 – frequentiebereik tot 14 GHz
De serie combineert een compact ontwerp met professionele RF-meetmogelijkheden. Een tracking generator is ingebouwd; de instrumenten bieden een RBW-bereik van 1 Hz tot 10 MHz.
Dave Jones van EEVblog heeft een teardown en reverse-engineeringvideo gemaakt van de RSA800. In de video onderzoekt hij onder andere de RF-front-end en interne signaalverwerking. Het is een interessante verdieping voor iedereen die wil begrijpen hoe Rigol deze functionaliteit in een relatief betaalbaar instrument heeft ondergebracht.
Bekijk de EEVblog-video over de Rigol RSA800 op YouTube.
Waarom is realtime spectrum analyse zo interessant?
Een traditionele swept spectrum analyzer scant het frequentiebereik stap voor stap. Dat werkt uitstekend voor veel metingen, maar een kortstondige storing kan precies optreden wanneer het instrument een ander deel van het spectrum meet.
Een realtime spectrum analyzer verwerkt een continue bandbreedte aan signalen en kan gebeurtenissen binnen die bandbreedte veel beter vastleggen. De RSA800 biedt hiervoor een realtime bandbreedte van 40 MHz.
- Intermitterende storingen opsporen: korte RF-pulsen en incidentele emissies worden minder gemakkelijk gemist.
- Veranderende signalen analyseren: onderzoek hoe signalen zich in de tijd ontwikkelen en hoe storingen zich verhouden tot het normale gedrag van een schakeling.
- Sneller debuggen: besteed minder tijd aan het proberen te reproduceren van een storing die slechts af en toe optreedt.
- Complexe RF-omgevingen onderzoeken: volg meerdere signalen binnen de realtime bandbreedte.
Realtime analyse vervangt niet iedere traditionele spectrum-analysemethode. De realtime bandbreedte is begrensd tot 40 MHz; signalen buiten het actuele analysevenster vallen niet automatisch binnen dezelfde realtime opname.
Vooral interessant voor EMC-precompliance
Bij EMC-ontwikkeling wil je zo vroeg mogelijk ontdekken of een ontwerp elektromagnetische storingen veroorzaakt. Hoe eerder je de bron van een probleem vindt, hoe minder tijd en geld je doorgaans verliest tijdens het ontwikkeltraject.
De RSA800 is daarvoor bijzonder interessant. Denk bijvoorbeeld aan een DC/DC-converter die alleen tijdens bepaalde belastingswisselingen een storing veroorzaakt, een digitale interface die sporadisch breedbandige emissies genereert of een apparaat waarvan de storingsniveaus veranderen afhankelijk van de bedrijfsmodus.
Typische toepassingen
- Storingen op de werkbank lokaliseren. Combineer de RSA800 met een near-field probe om storende componenten, printsporen en kabels te onderzoeken.
- Intermitterende emissies vastleggen. Onderzoek incidentele storingen tijdens het inschakelen, het schakelen van vermogenselektronica of wisselende communicatieactiviteit.
- EMC-problemen vroegtijdig beoordelen. Vergelijk het effect van wijzigingen aan filters, printlayout, afscherming en bekabeling.
- Voorbereiden op een testlab. Een vooronderzoek op de eigen werkbank kan helpen om problemen vóór een formele EMC-test op te lossen.
De RSA800 ondersteunt bovendien optionele EMI-meetfunctionaliteit. Voor een uitgebreidere EMC-precompliance-workflow kan die worden gecombineerd met geschikte meetantennes, near-field probes, LISN's en bijbehorende meetsoftware.
Let op: EMC-precompliance is geen formele conformiteitstest. Voor reproduceerbare resultaten zijn ook de juiste meetopstelling, kalibratie, meetbandbreedtes, detectoren en toepasselijke normvereisten nodig. De RSA800 helpt problemen te vinden, maar vervangt niet automatisch een geaccrediteerde EMC-test.

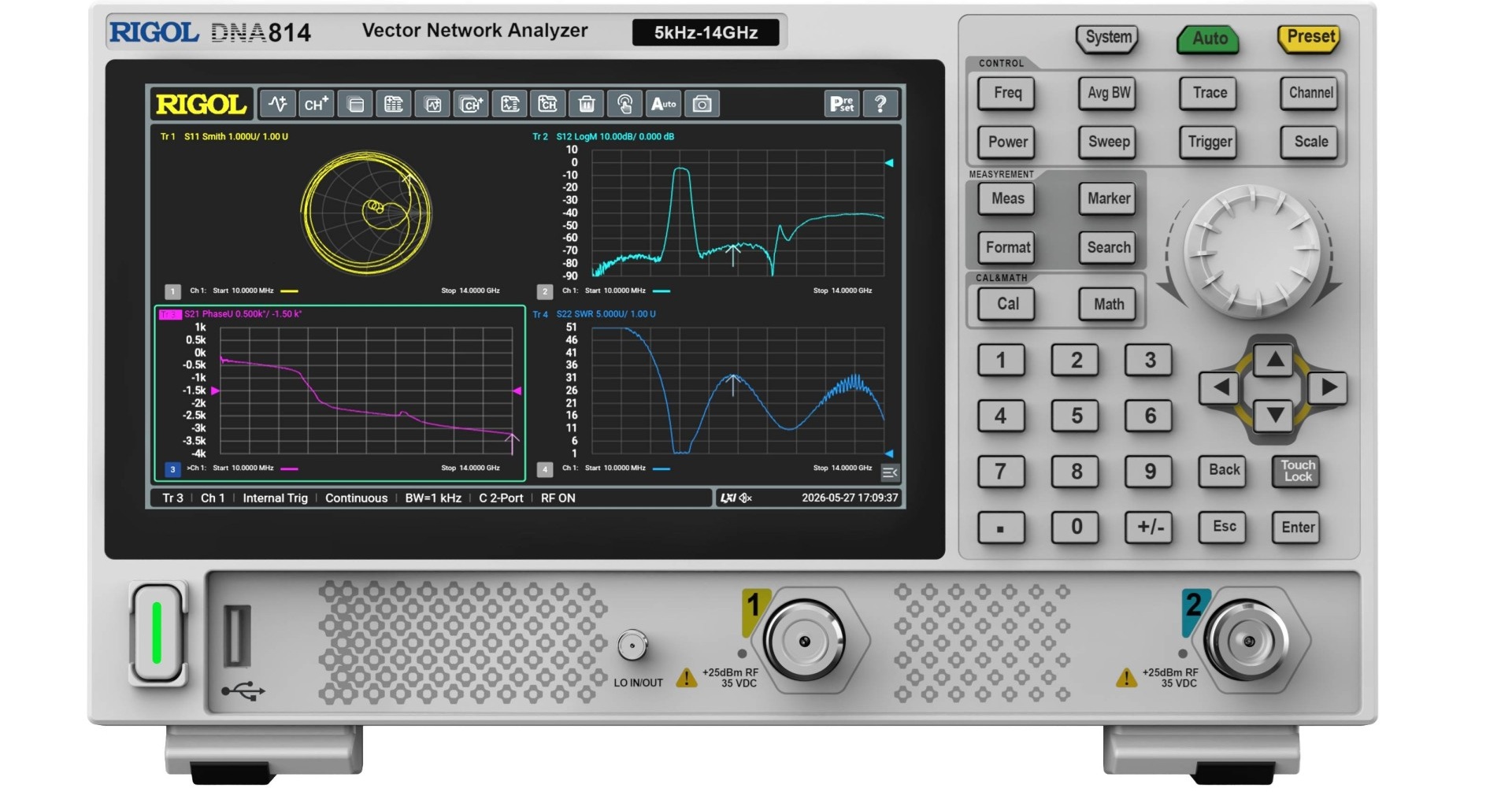

DNA800: vector network analyse tot 14 GHz
Waar de RSA800 zich richt op het analyseren van signalen en emissies, is de Rigol DNA800-serie ontworpen om RF-netwerken en componenten te karakteriseren.
Een vector network analyzer (VNA) meet de amplitude en fase van signalen die door een component worden gereflecteerd of doorgelaten. Daarmee kun je bijvoorbeeld impedantie, reflectie, transmissie en aanpassing over een frequentiebereik onderzoeken.
- Rigol DNA804 – frequentiebereik tot 4,5 GHz
- Rigol DNA808 – frequentiebereik tot 8,5 GHz
- Rigol DNA814 – frequentiebereik tot 14 GHz
De DNA800-serie heeft een tweepoortsarchitectuur en ondersteunt alle vier de S-parameters: S11, S21, S12 en S22. Het typische dynamische bereik bedraagt 125 dB.
Wat kun je met de DNA800 meten?
- Antennes: impedantie en aanpassing onderzoeken en matching networks controleren.
- Filters: doorlaatband, stopband, verzwakking en frequentierespons meten.
- Kabels en connectoren: reflecties, transmissieverlies en impedantieproblemen opsporen.
- RF-componenten: versterkers, verzwakkers, koppelaars en andere componenten karakteriseren.
- Printplaatontwerpen: matching networks en hoogfrequente interconnecties controleren.
De DNA800 ondersteunt daarnaast opties zoals fixture de-embedding, port extension en tijdsdomeinanalyse. Daarmee is de serie geschikt voor ontwikkelwerk en geautomatiseerde metingen.
RSA800 of DNA800: welke heb je nodig?
| Toepassing | RSA800 | DNA800 |
|---|---|---|
| RF-signalen en frequenties analyseren | Uitstekend geschikt | Niet de primaire toepassing |
| Intermitterende RF-storingen onderzoeken | Realtime analyse | Niet de primaire toepassing |
| EMC-precompliance en storingsdiagnose | Uitstekend geschikt | Aanvullend voor RF-componenten |
| Antennes en matching networks meten | Beperkt als zelfstandige meetmethode | Uitstekend geschikt |
| S-parameters meten | Niet de primaire toepassing | Ja, alle vier |
| Filters en kabels karakteriseren | Spectrum- en trackingmetingen mogelijk | Volledige vectoranalyse |
Voor ontwikkelaars die vooral storingen willen vinden, is de RSA800 de logische keuze. Wie RF-componenten, antennes, filters of impedantieaanpassing wil karakteriseren, heeft meer aan de DNA800. In een professioneel RF-lab vullen beide instrumenten elkaar uitstekend aan.
Conclusie: meer RF-meetmogelijkheden voor je budget
Met de RSA800- en DNA800-series zet Rigol een interessante stap in de markt voor RF-meetapparatuur. De RSA800 combineert een realtime bandbreedte van 40 MHz met een frequentiebereik tot 14 GHz, terwijl de DNA800 vector network analyse tot dezelfde frequentiegrens beschikbaar maakt.
De combinatie van uitgebreide functionaliteit, een compact ontwerp en een scherpe prijs maakt beide series interessant voor ontwikkelaars, onderwijsinstellingen, serviceafdelingen en professionele elektronicalabs.
Bij Eleshop helpen we je graag bepalen welk model het beste bij jouw toepassingen past, bijvoorbeeld voor EMC-precompliance, RF-debugging, antennemetingen of componentkarakterisatie.
